Caratteristiche tecniche

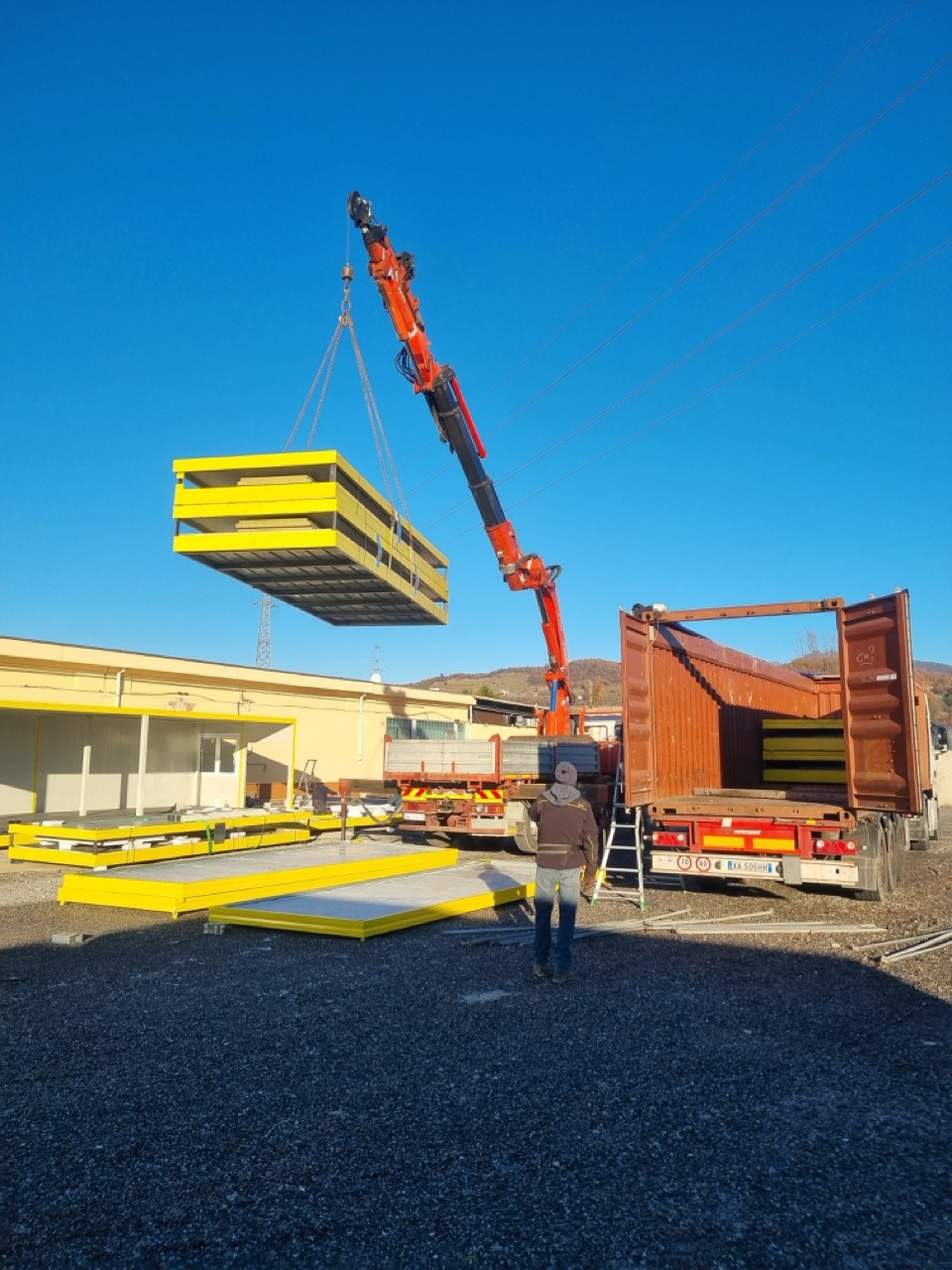

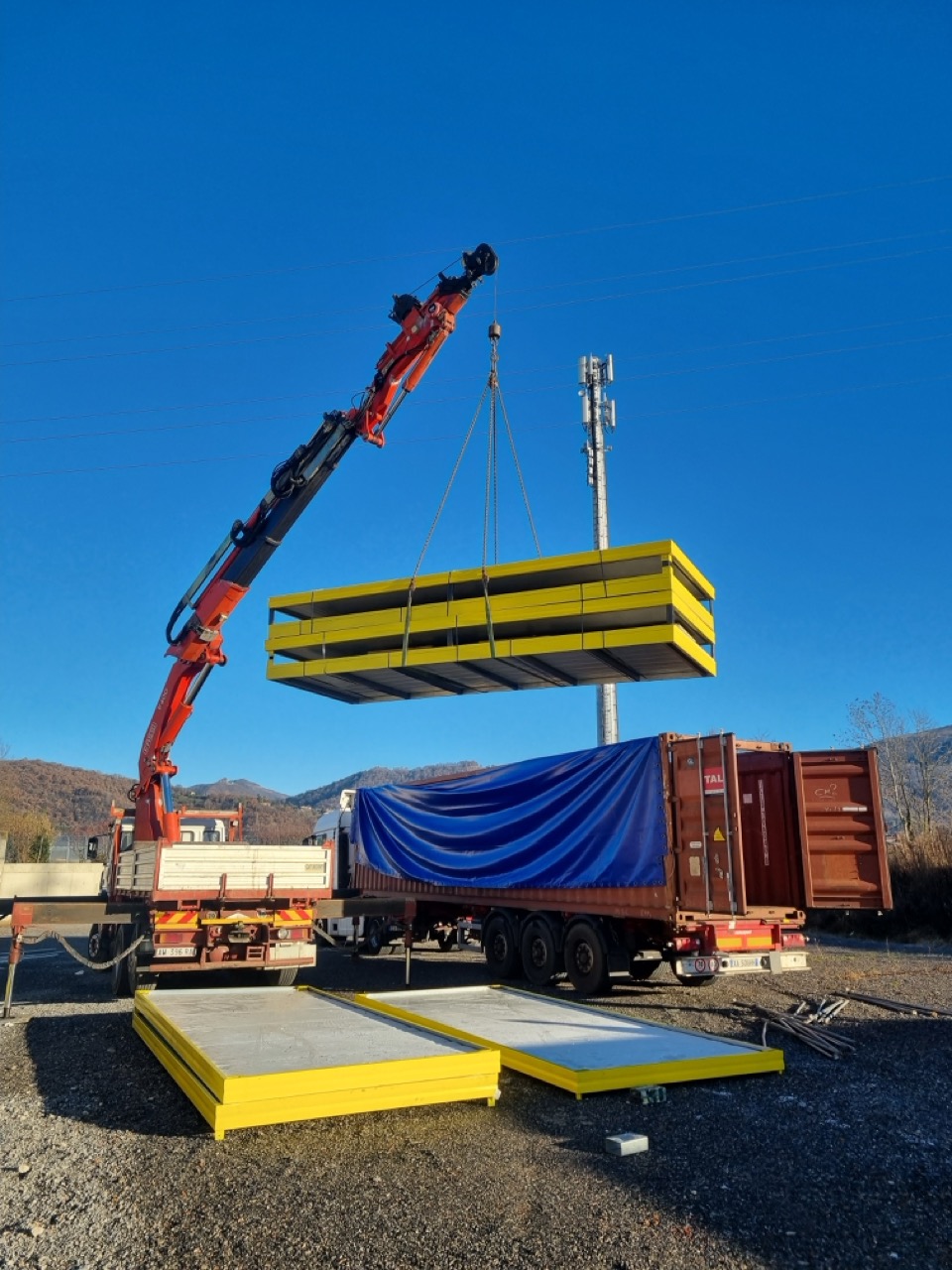

N° 12 moduli con dimensioni al basamento 580 x 220 cm.
N° 12 moduli con dimensioni al tetto 585 x 220 cm.
H interna 270 cm H esterna 340 cm.
Pannello Parete sp.50 mm – Lana Minerale EI30
1 Lato lamiera esterna micro nervata BG RAL 9002.
1 Lato lamiera interna micro nervata BG RAL 9002.
Pannello 1° Tetto sp.80 mm – Lana Minerale EI60
1 Lato lamiera esterna micro nervata BG RAL 9002.
1 Lato lamiera interna micro nervata BG RAL 9002.
Basamento alta portanza con struttura in tubolare, rivestito con Pannello Parete sp.80 mm – Lana Minerale EI60, rivestito con lamiera grecata, rivestita con legno cemento sp.16 mm, rivestito con PVCStandard.
Secondo tetto, per maggior coibentazione, massima ermeticità e duratanel tempo, con struttura in tubolare e lattonerie Presso-piegate, a doppiafalda, rivestite con:
Pannello Tetto sp. 30+35 mm – Poliuretano
1 Lato lamiera esterna 5 greche BG RAL 9002.
1 Lato lamiera interna micro nervata BG RAL 9002.
Fascione di gronda perimetrale RAL7016, completo di pluviali con scarico a terra
Dimensioni 1340 x 1190 cm

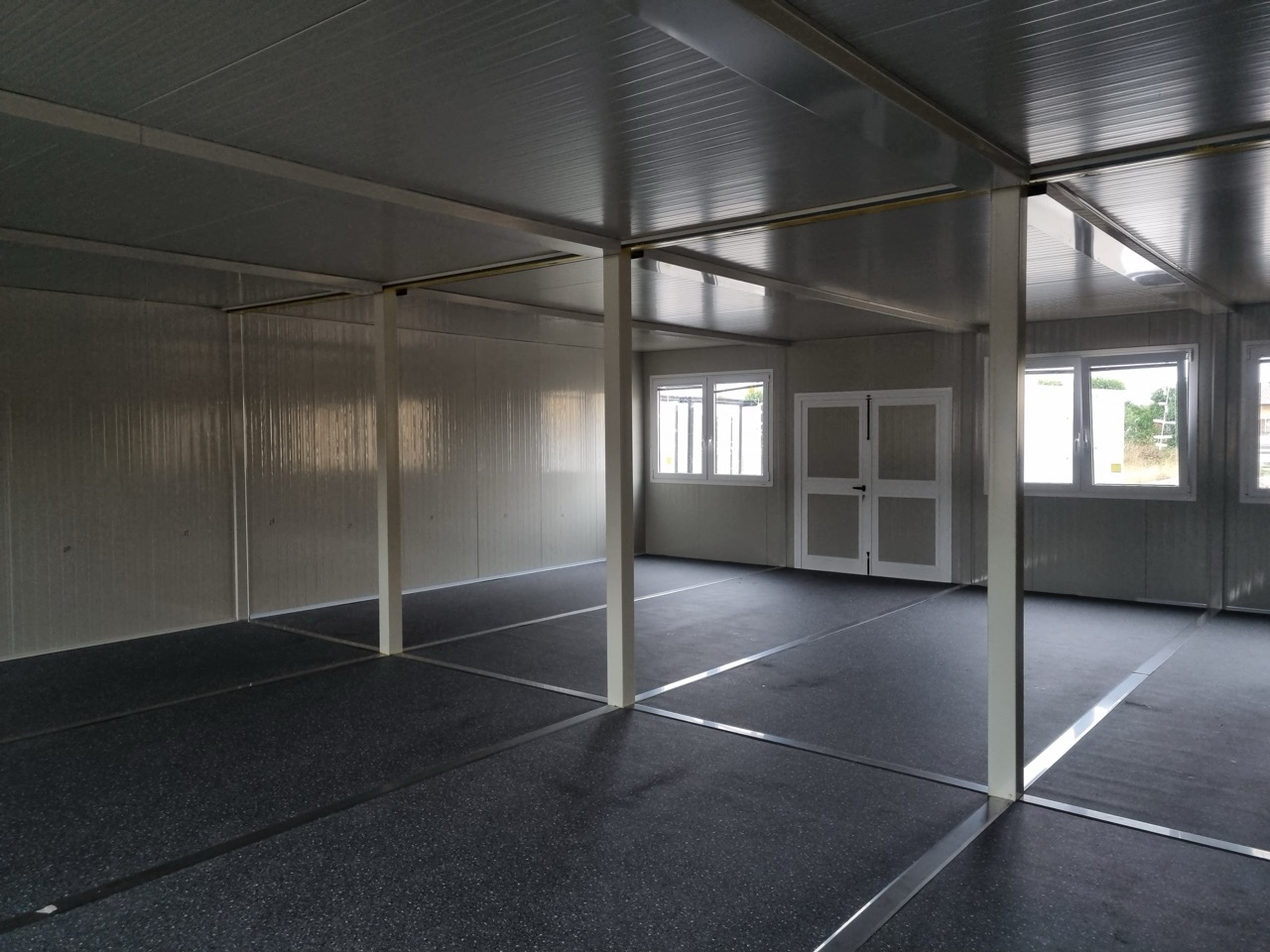

Serramenti in alluminio a taglio termico RAL 9010.
Vetro 3+3/15/3+3 mm trasparente + gas.
N.8 Finestra doppia anta+ribalta, con zanzariera a rullo esterna, con maniglia e serratura standard, con dimensioni 180 x 140h esterna cm.
N.4 Porta doppia anta, completamente cieca, con dimensioni 180 x210h esterna cm.
N.4 Pensiline esterne da posizionare sopra le porte d’ingresso con dimensioni circa 180 x 100 esterna cm.
