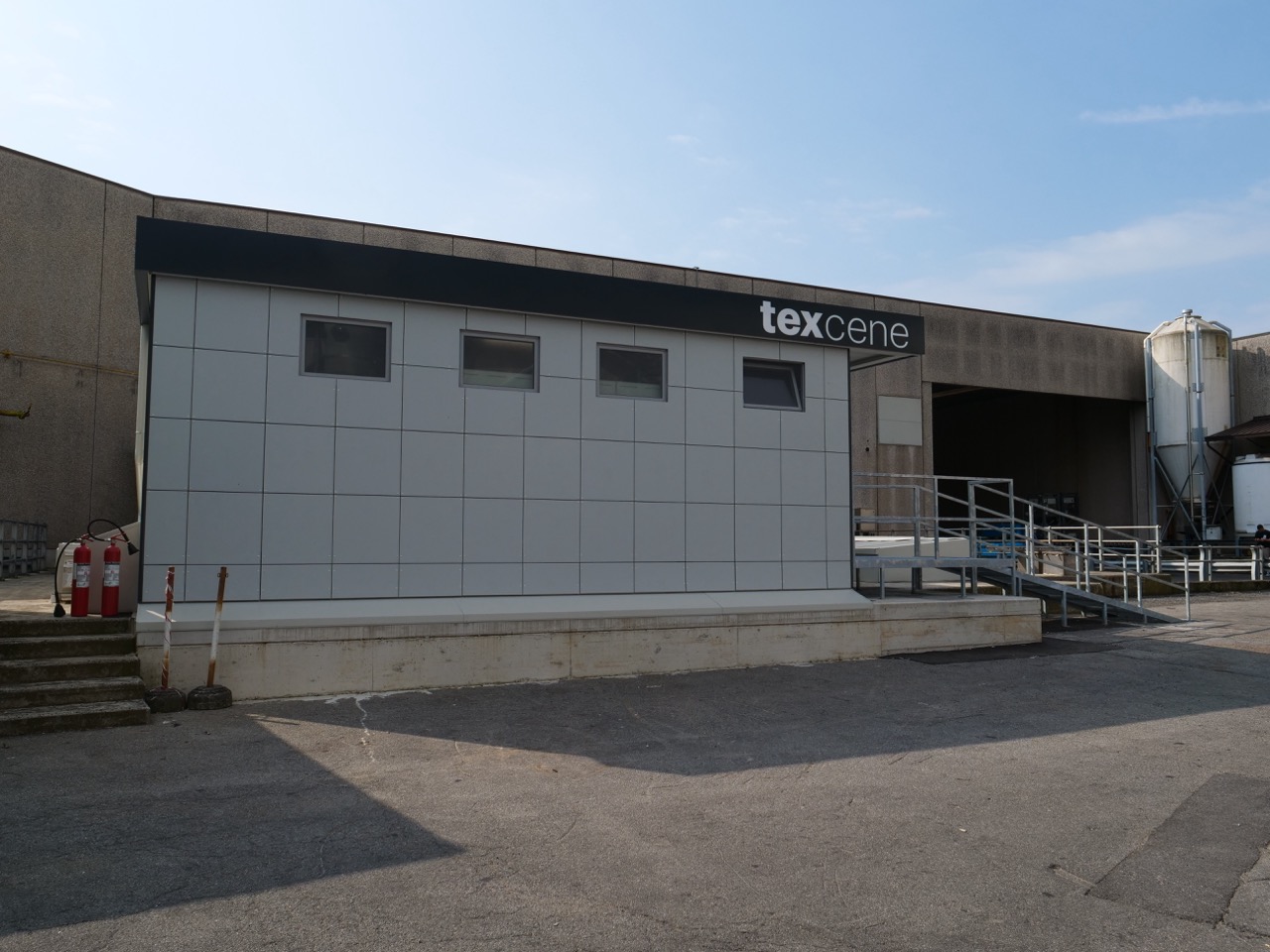

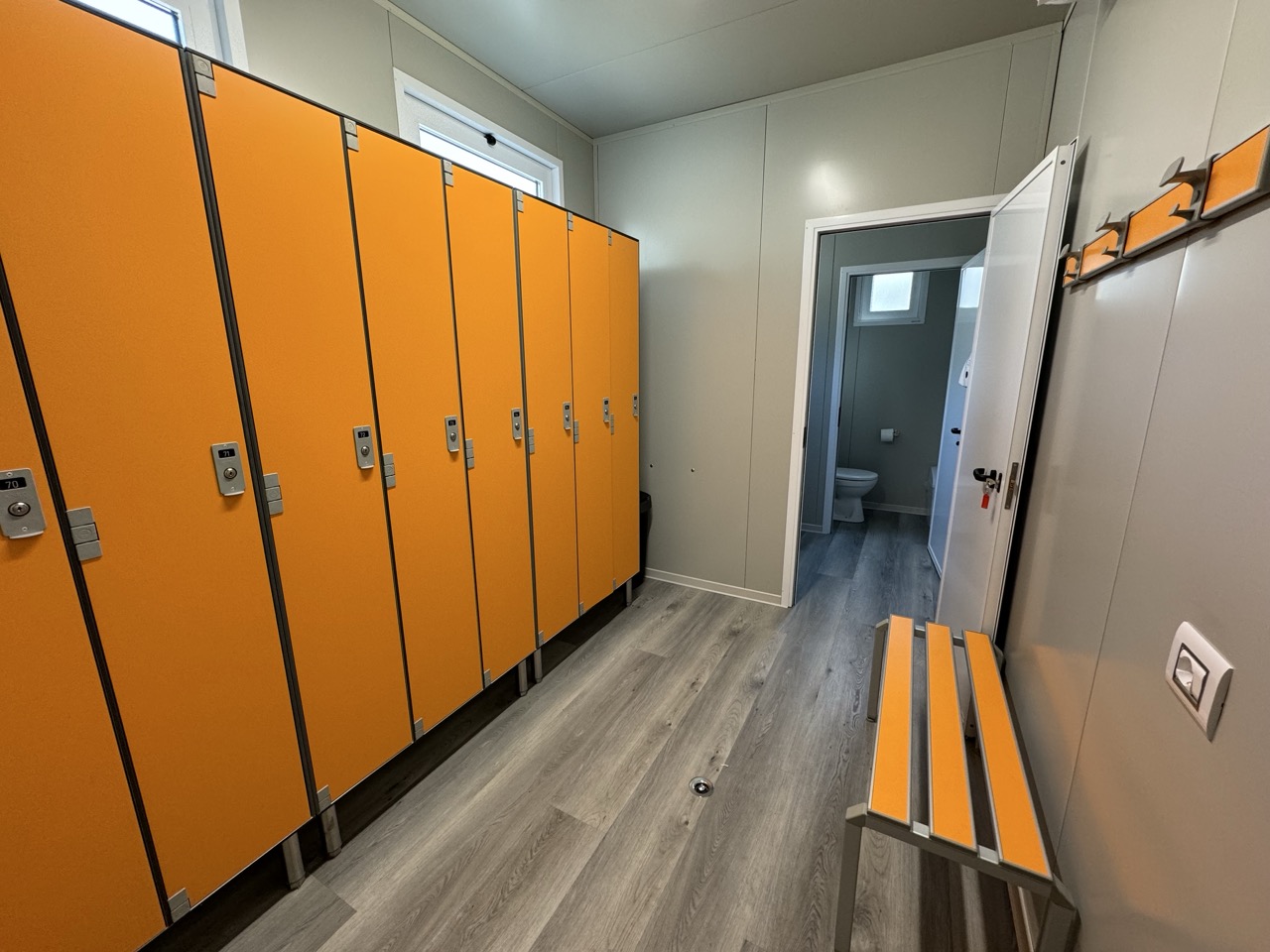

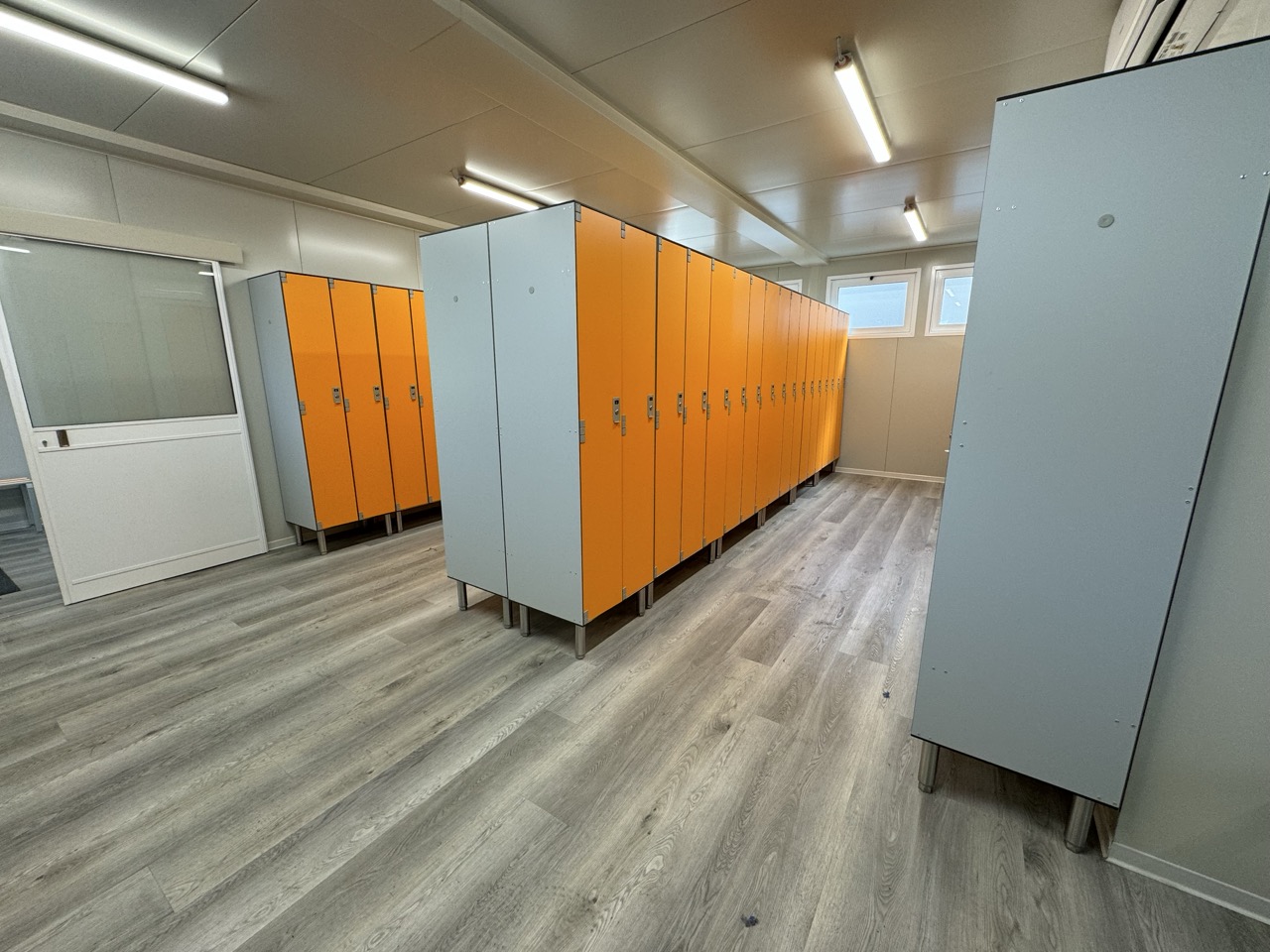

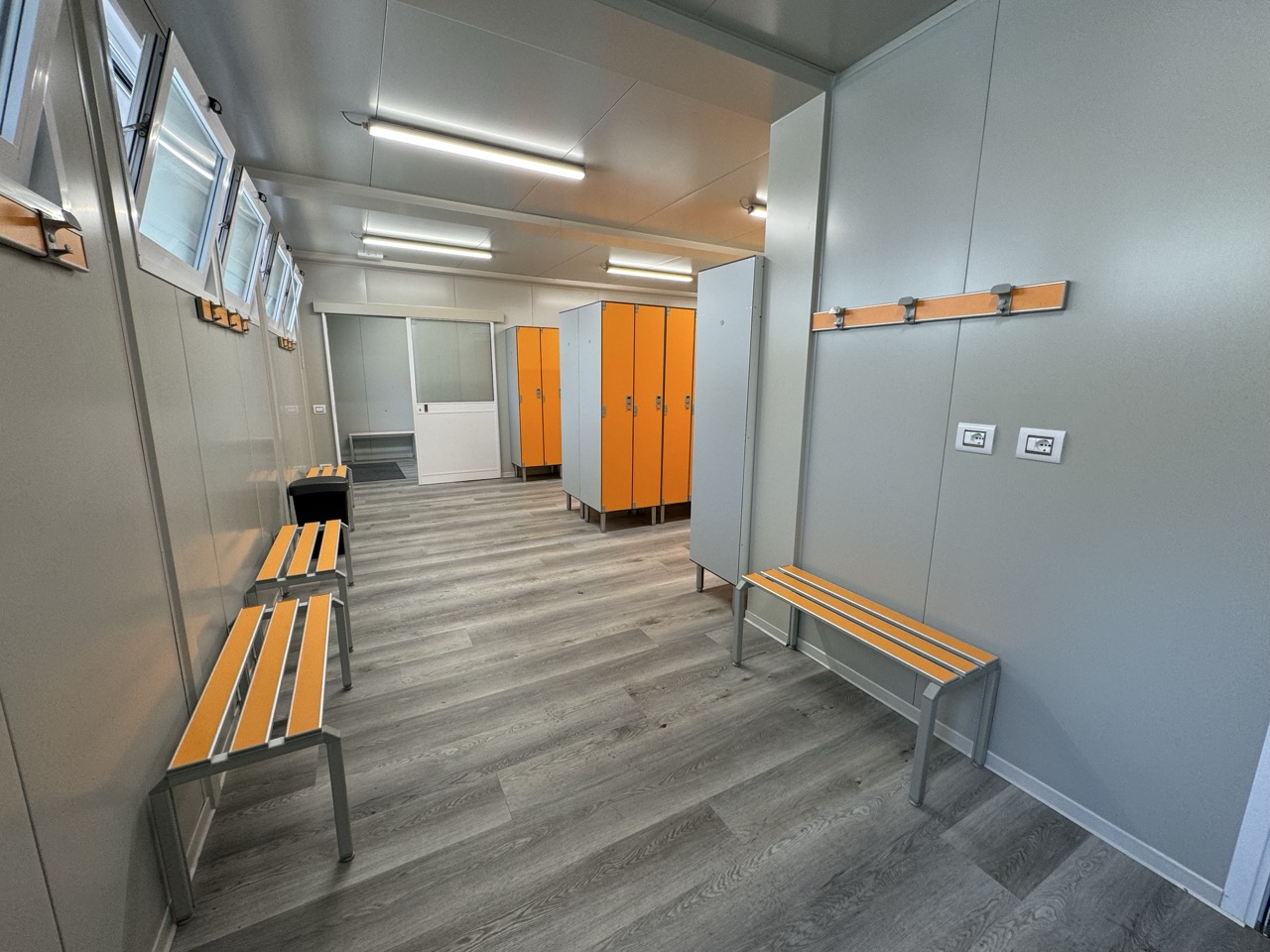

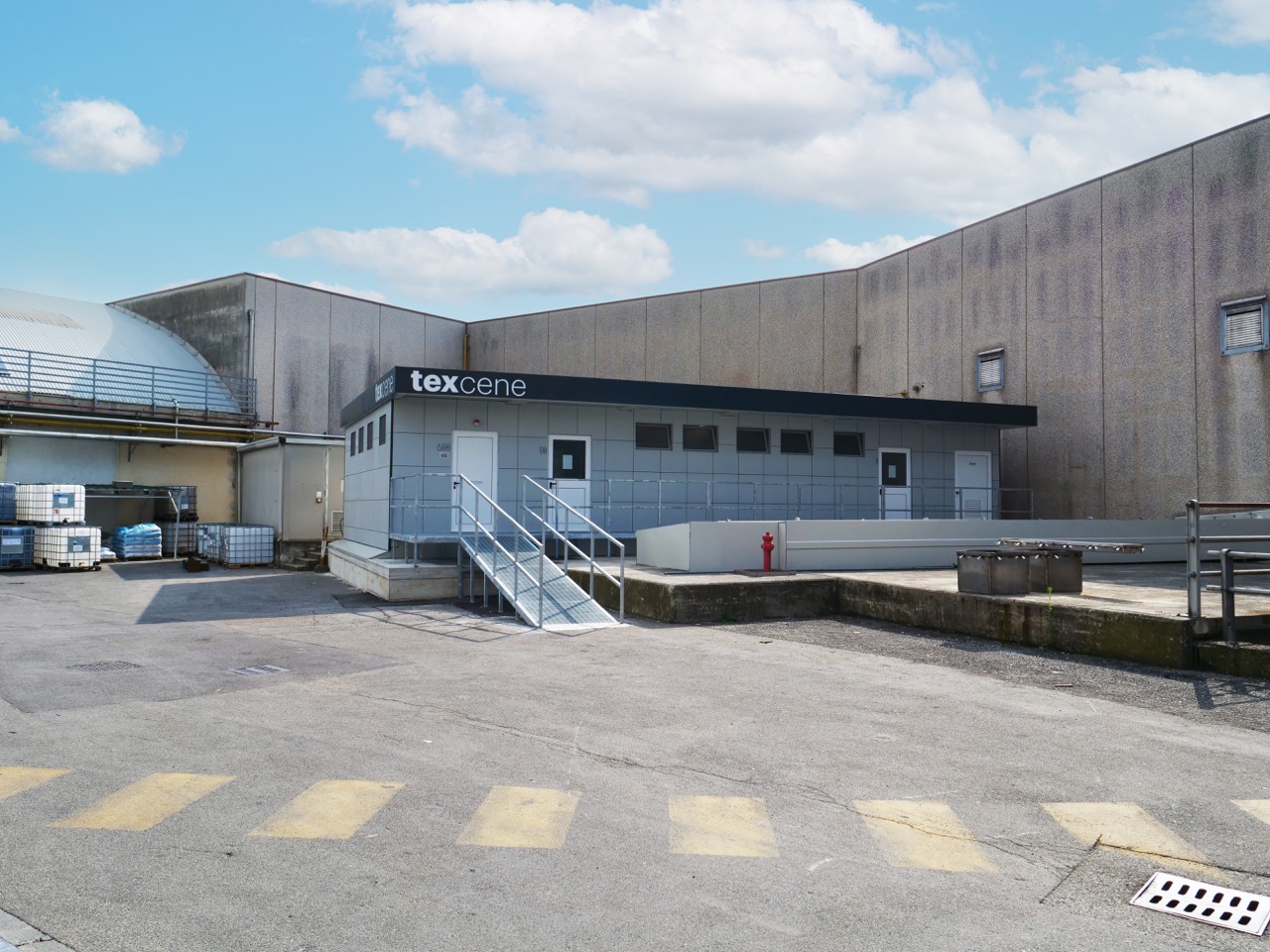

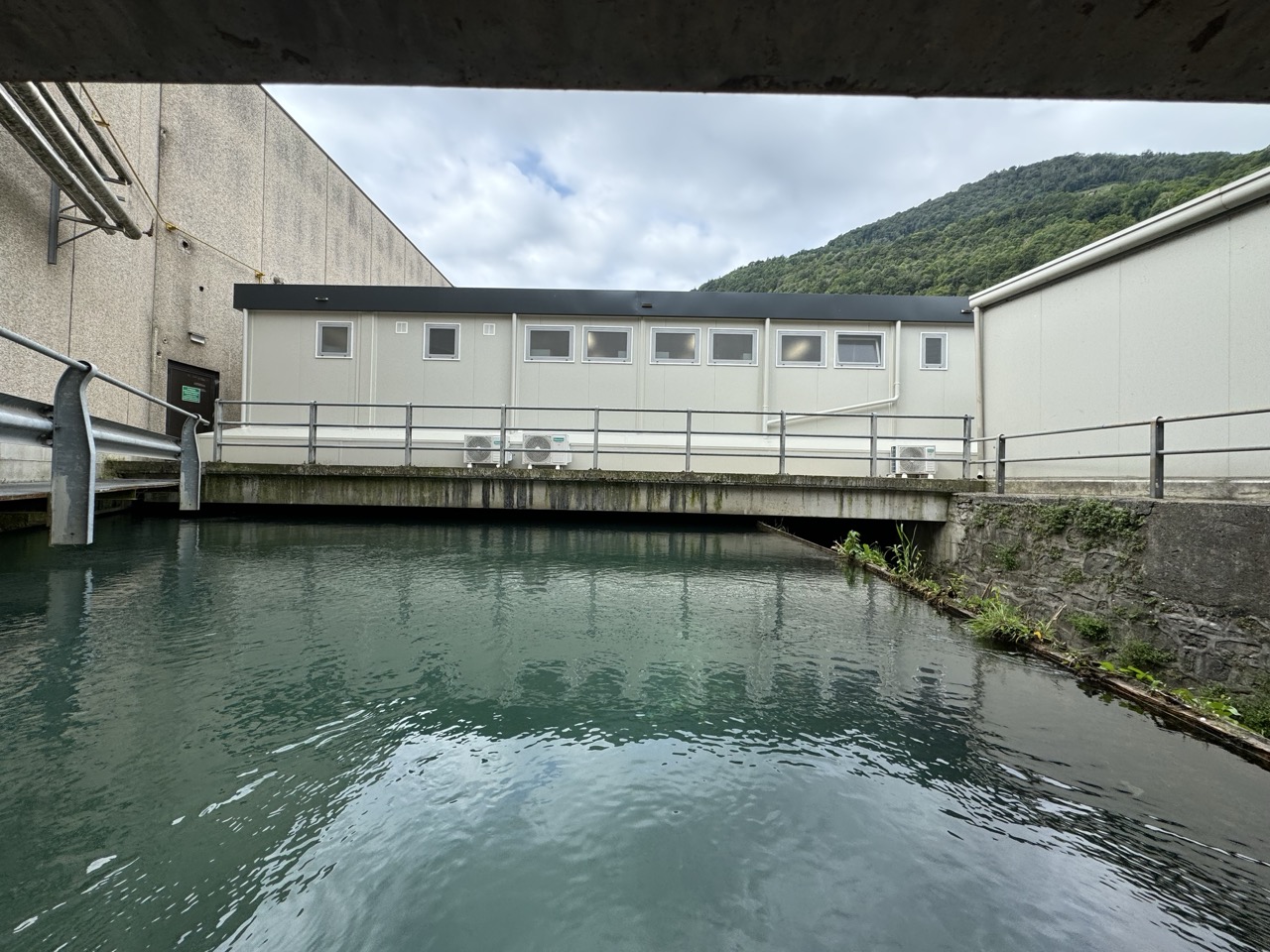

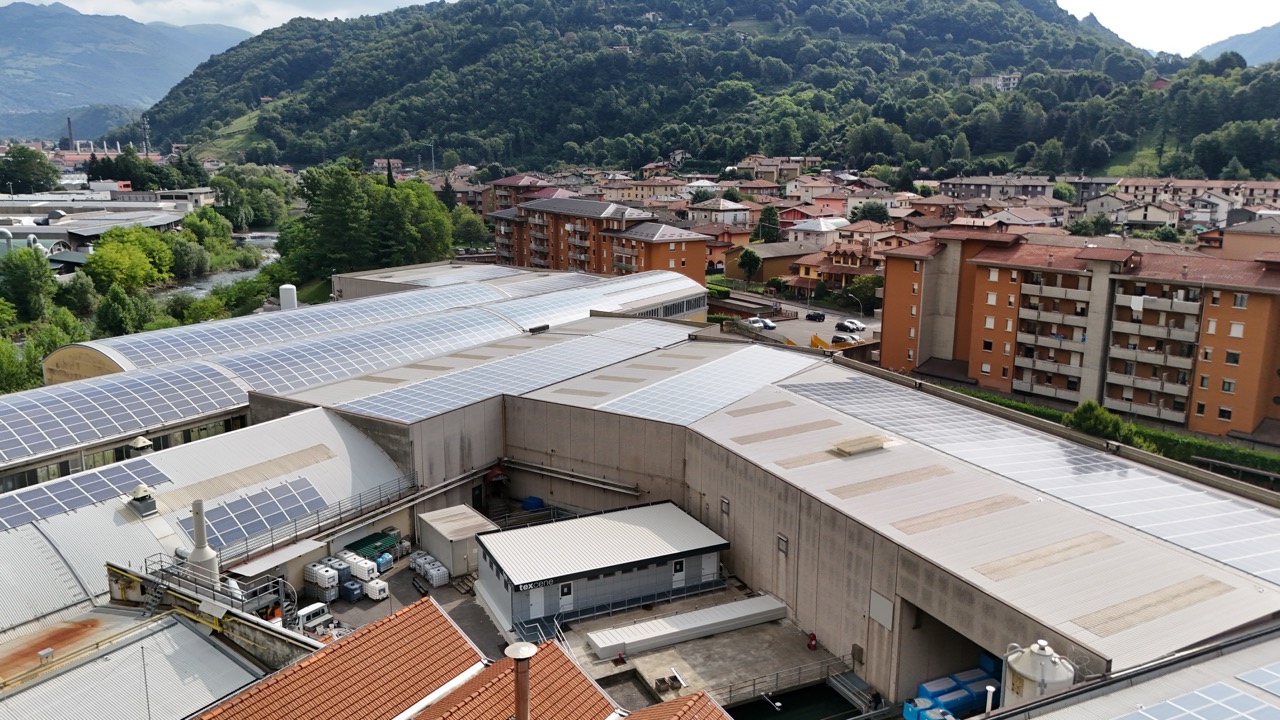

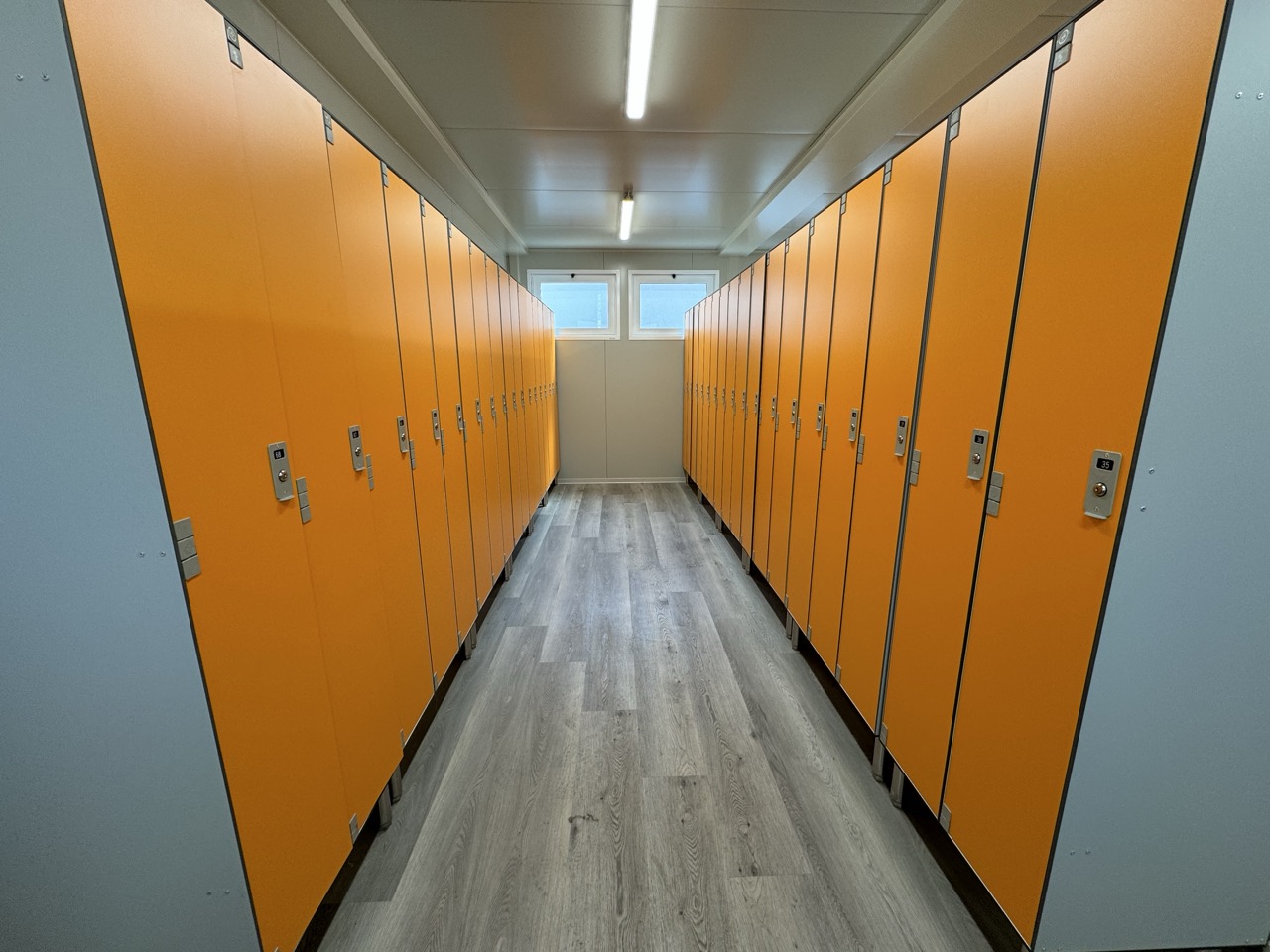

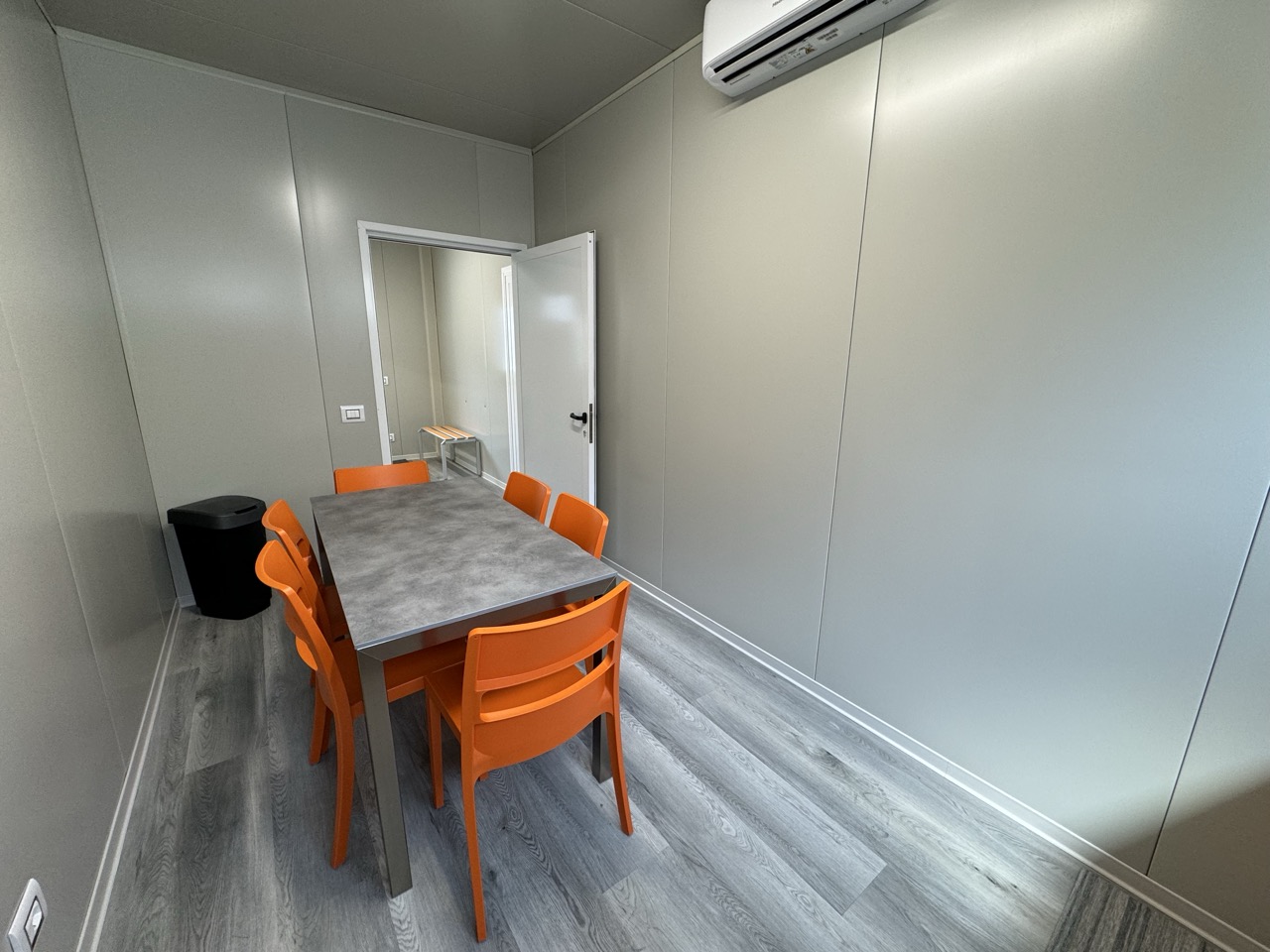

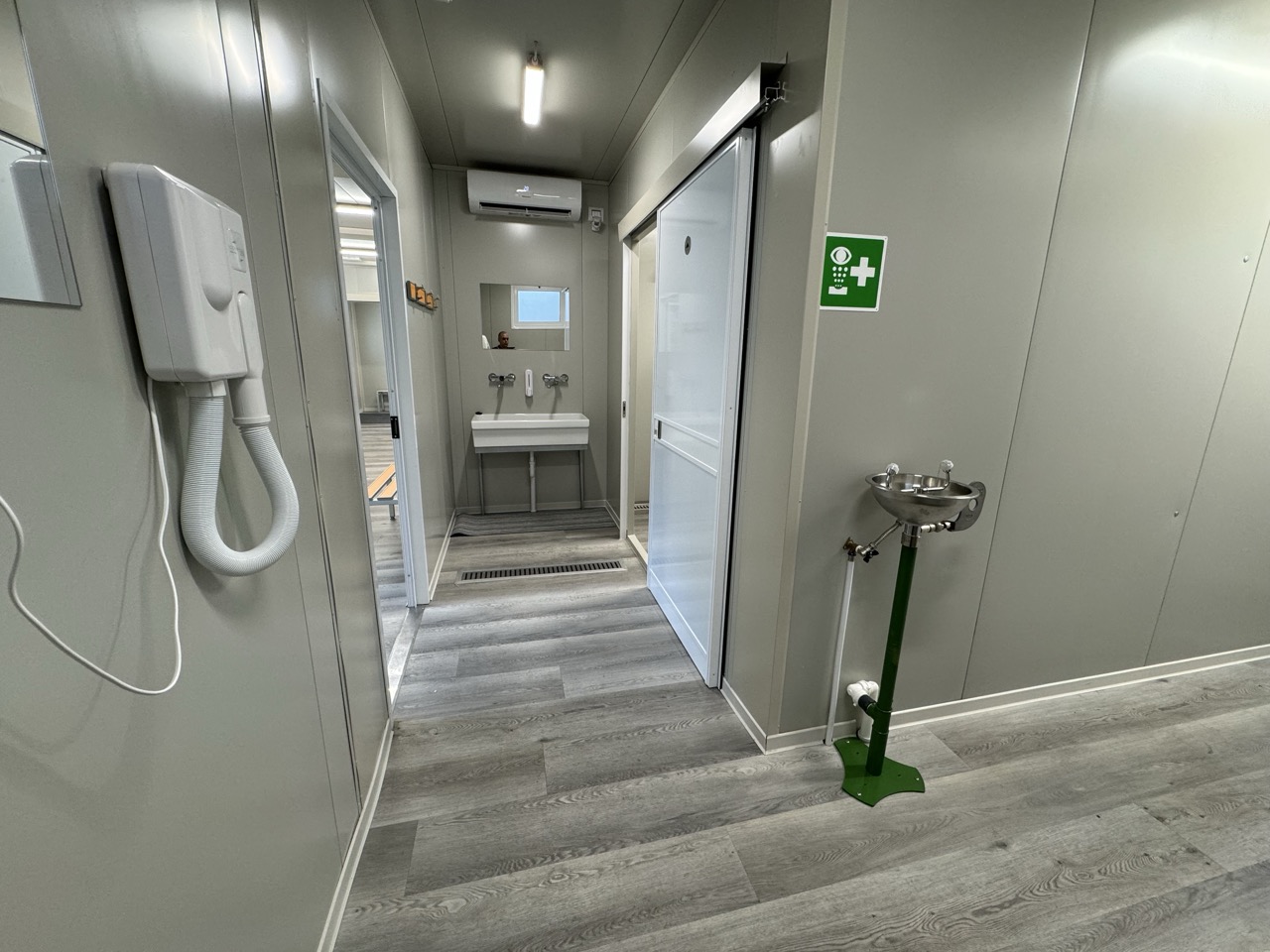

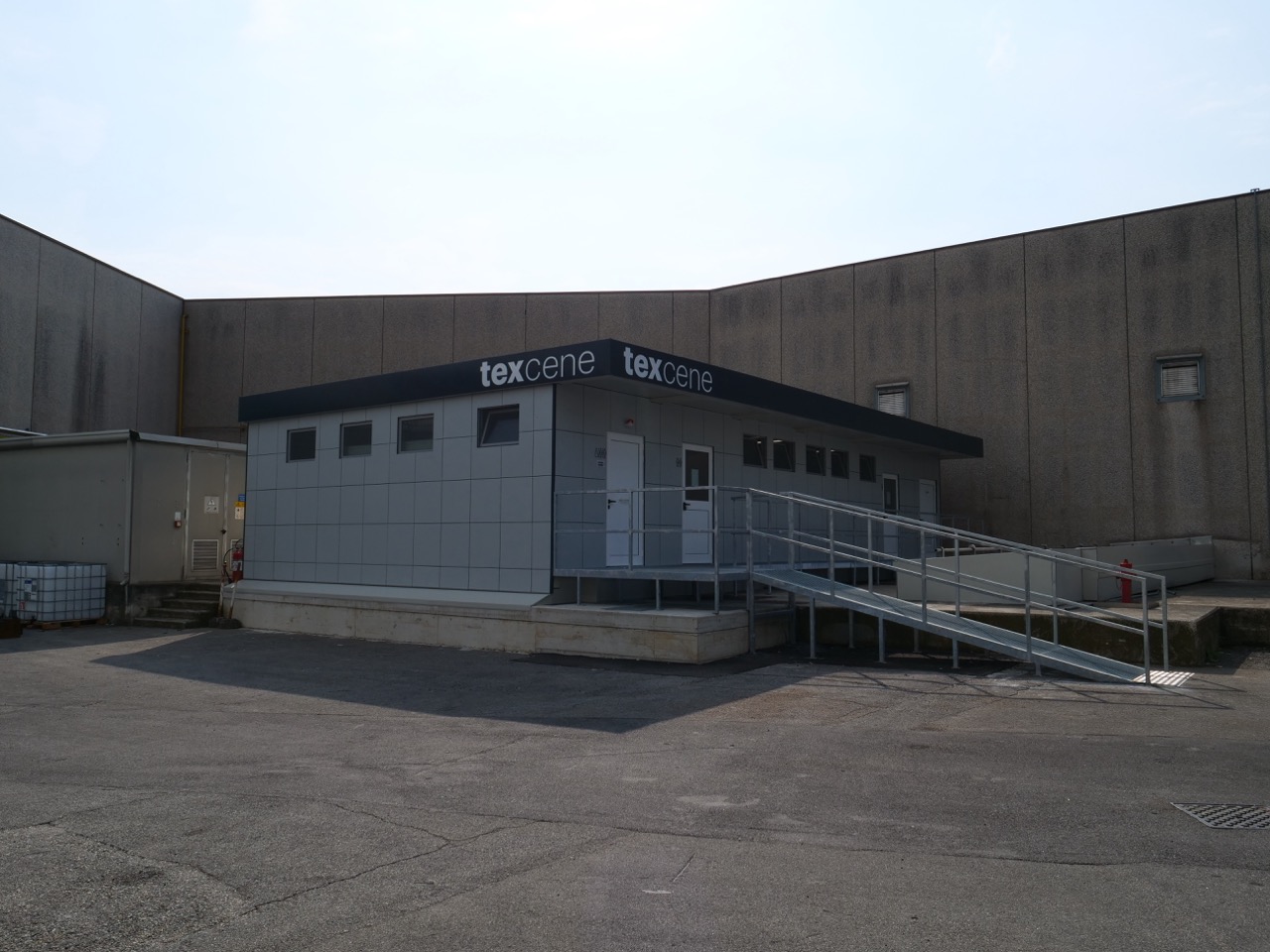

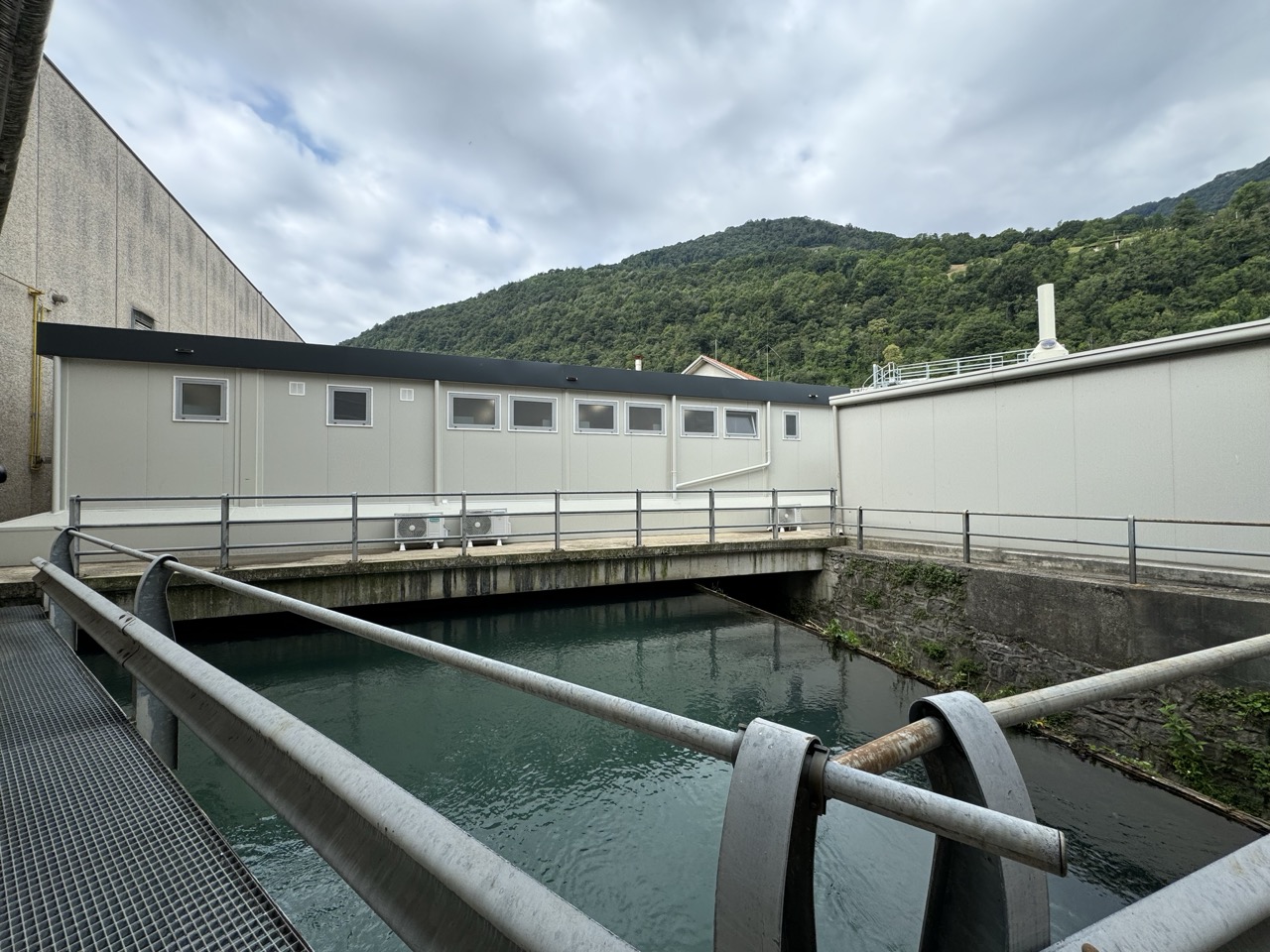

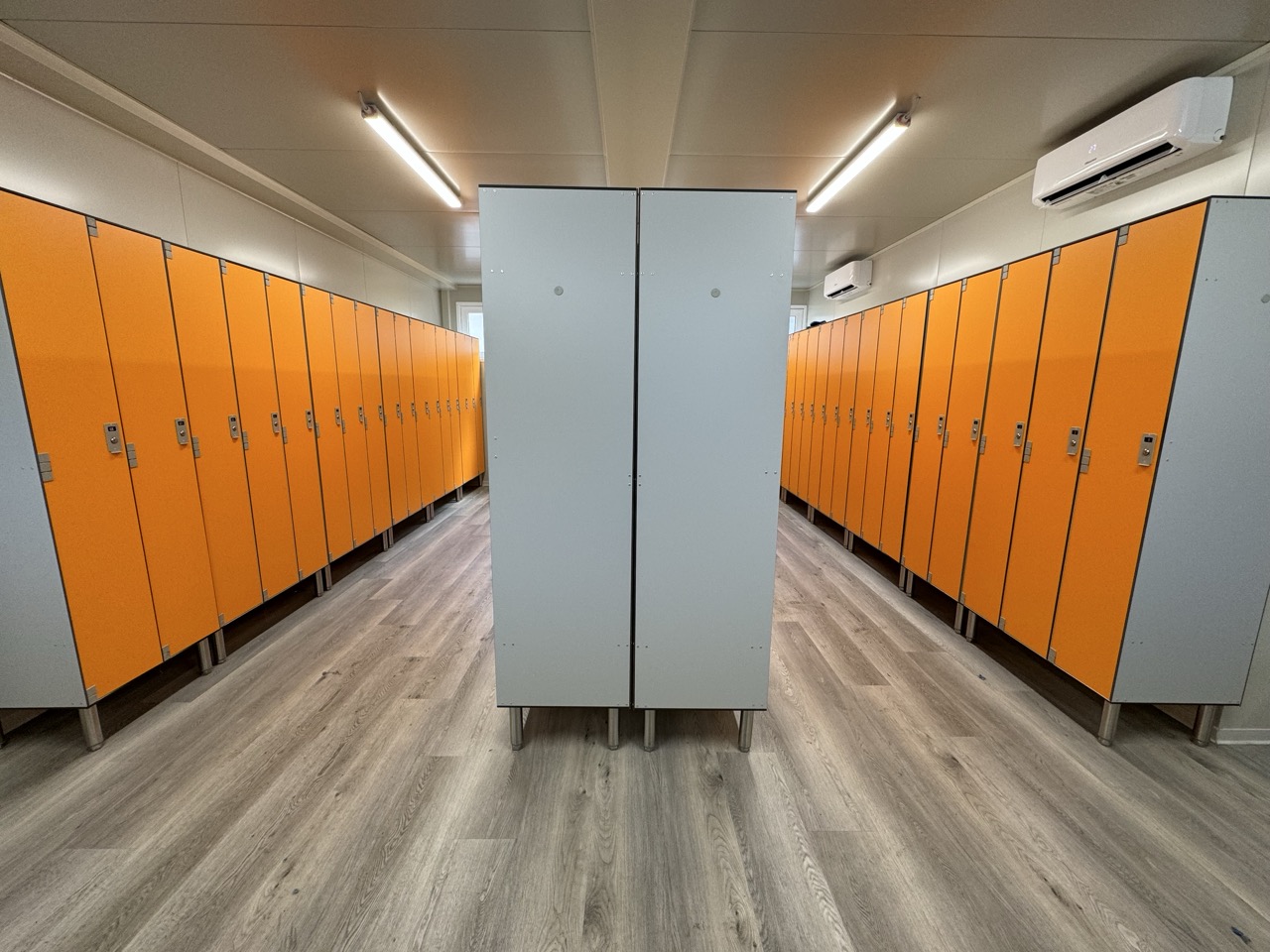

MONOBLOCCO USO SPOGLIATOI INDUSTRIALI

Indice dei Contenuti

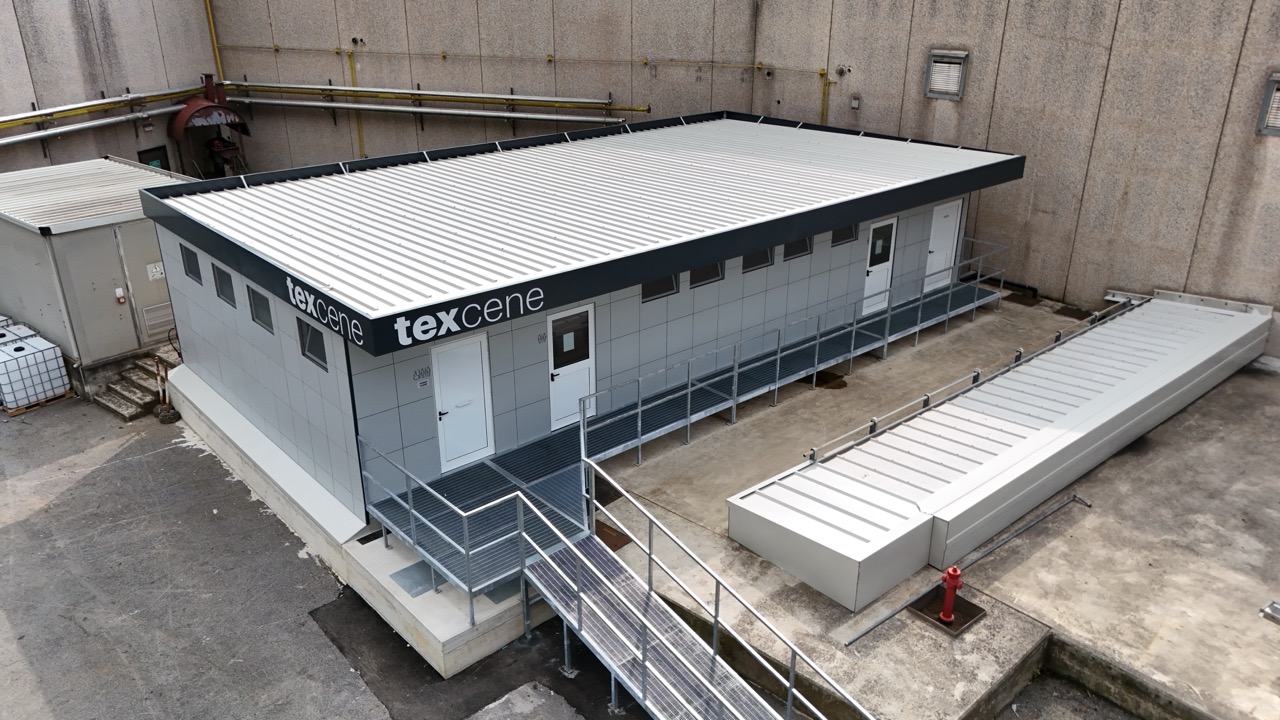

Descrizione

5 monoblocchi con dimensioni al tetto 900 x 250 cm.

Struttura presso piegata sp.30/10 mm, saldata in continuo colore RAL GRIGIO-PIGRECO, Fondo Finire Anticorrosivo.

Caratteristiche tecniche

A corredo della progettazione, per pratica edilizia, compreso di: Redazione Relazione Strutturale di edificio metallico, (escluso calcolo o verifica strutture di fondazione).

Verifica strutturale degli elementi metallici del prefabbricato, con predisposizione del fascicolo Ex Legge 1860-71 e NTC 2018 per deposito presso gli organi competenti e relazioni di calcolo che possano essere richieste, dagli organi competenti.

Predisposizione dei moduli per la denuncia sismico-strutturale.

Redazione Relazione Energetica, per edificio di nuova costruzione, con verifiche numeriche dei parametri minimi di legge, con analisi delle stratigrafie di progetto e verifica dei ponti termici (assenza condensazioni interstiziali), con verifica del rispetto degli obblighi di integrazione, delle fonti rinnovabili.

Redazione Relazione Elettrotecnica, per edificio di nuova costruzione, comprensiva di progetto impianto elettrico.

L’incarico comprenderà planimetrie, schema quadro elettrico, dimensionamenti e piccola relazione tecnica.

Escluso APE.

La nostra fornitura prevede anche la consegna digitale, di un FASCICOLO TECNICO comprendente:

La DoP (Declaration of Performance), che accompagna la marcatura CE del manufatto.
Attestazione ISO3834-3:2005 (marcatura CE), a completa garanzia strutturale del manufatto, realizzato per vostro conto
Regolarità contributiva DURC
Piano di manutenzione ordinaria e straordinaria
Scheda di garanzia per i componenti principali
DICO Elettrica e Idraulica a seconda degli allestimenti interni.

Nr.5 Moduli con Dimensioni al basamento 793 x 243 cm.
Nr.5 Moduli con Dimensioni al tetto 900 x 250 cm.
Nr.1 Modulo con Dimensioni al basamento 793 x 293 cm.
Nr.1 Modulo con Dimensioni al tetto 800 x 300 cm.
H interna 270 cm H esterna 343 cm.
Tot. Mq 124 a basamento.
Tot. Mq 140 a tetto.

Pannello Parete e Primo Tetto sp.100 mm – Poliuretano

1 Lato lamiera esterna LISCIA BG RAL 9002.
1 Lato lamiera interna LISCIA BG RAL 9002.

Basamento alta portanza con struttura in tubolare, rivestito con lamiera grecata, rivestito con Pannello Parete sp.100 mm Poliuretano, rivestito con legno CEMENTO sp.16 mm, rivestito con: Pavimento Vinilico Modulare colorazione LIGHT GREY.

Secondo tetto, per maggiore coibentazione, massima ermeticità e durata nel tempo, con struttura in tubolare e lattonerie presso piegate, a una falda, rivestite con:

Pannello Tetto sp.30+35 mm – Poliuretano

1 Lato lamiera esterna 5 greche RAL 9002.
1 Lato lamiera interna Micro Nervata BG RAL 9002.

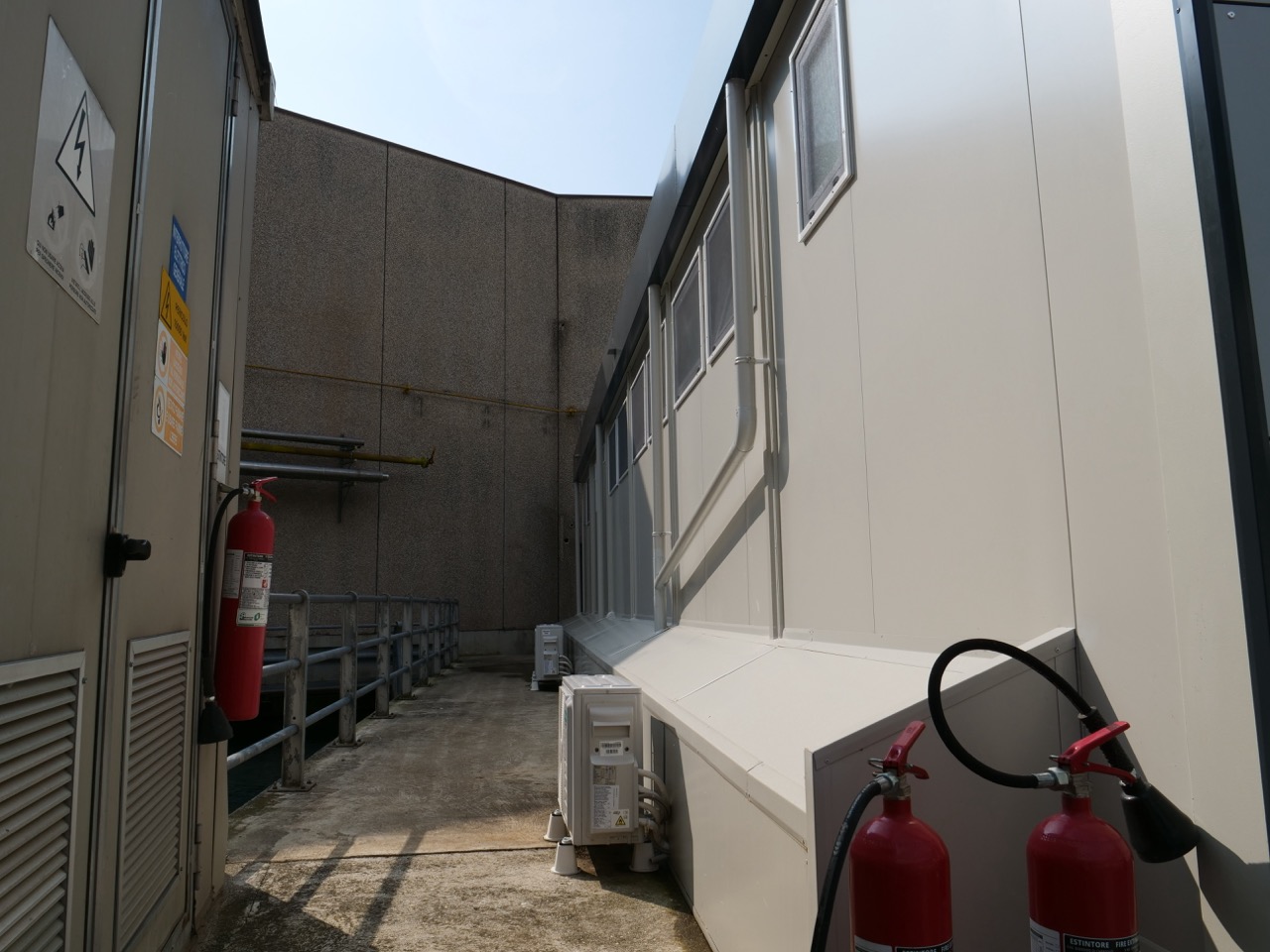

Fascione di gronda perimetrale RAL 7016, completo di pluviali di scarico a terra.
Dimensioni 1570 x 920 cm.

Serramenti in Alluminio RAL 9010.

Vetro Camera 3+3/15/3+3 Trasparente.
N.2 Porte mezzo vetro a un’anta battente, con maniglione antipanico a 1 punto, con dimensioni 100 x 210h est cm.
N.1 Porta mezzo vetro a un’anta battente, con maniglia e serratura standard, con dimensioni 100 x 210h est cm.
N.1 Porta mezzo vetro a un’anta scorrevole, con maniglia e serratura standard, con dimensioni 100 x 210h est cm.
N.18 Finestre con apertura a vasistas, con dimensioni 100 x 70h est cm, complete di zanzariera fissa.
N.2 Finestre con apertura a vasistas, con dimensioni 70 x 70h est cm, complete di zanzariera fissa.
N.4 Finestre con apertura a vasistas, con dimensioni 50 x 70h est cm, complete di zanzariera fissa.
Serramenti in Alluminio RAL 9010.

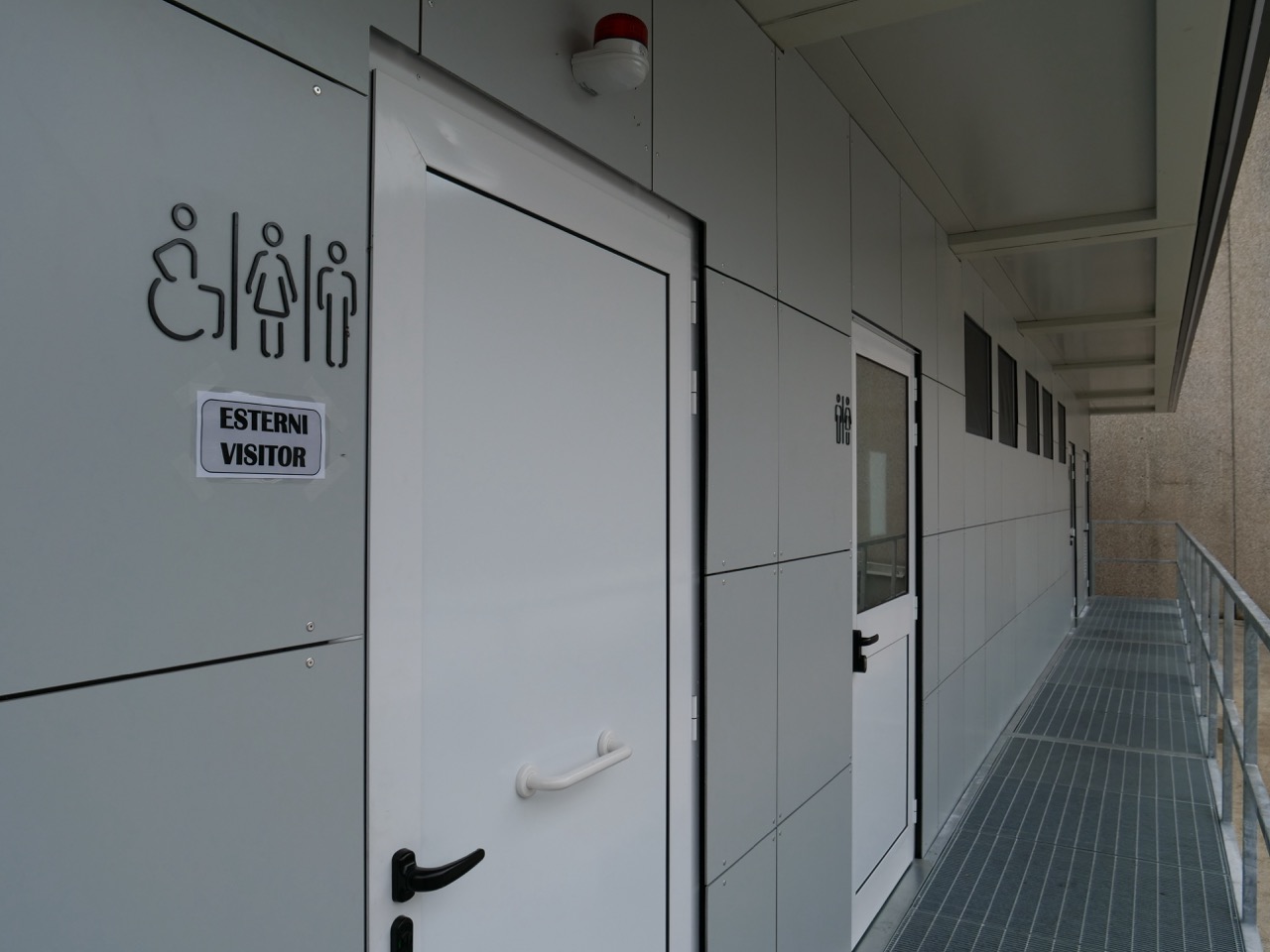

N.1 Porta cieca tutto pannello a un’anta scorrevole, con maniglia e serratura standard, con dimensioni 100 x 210h est cm.

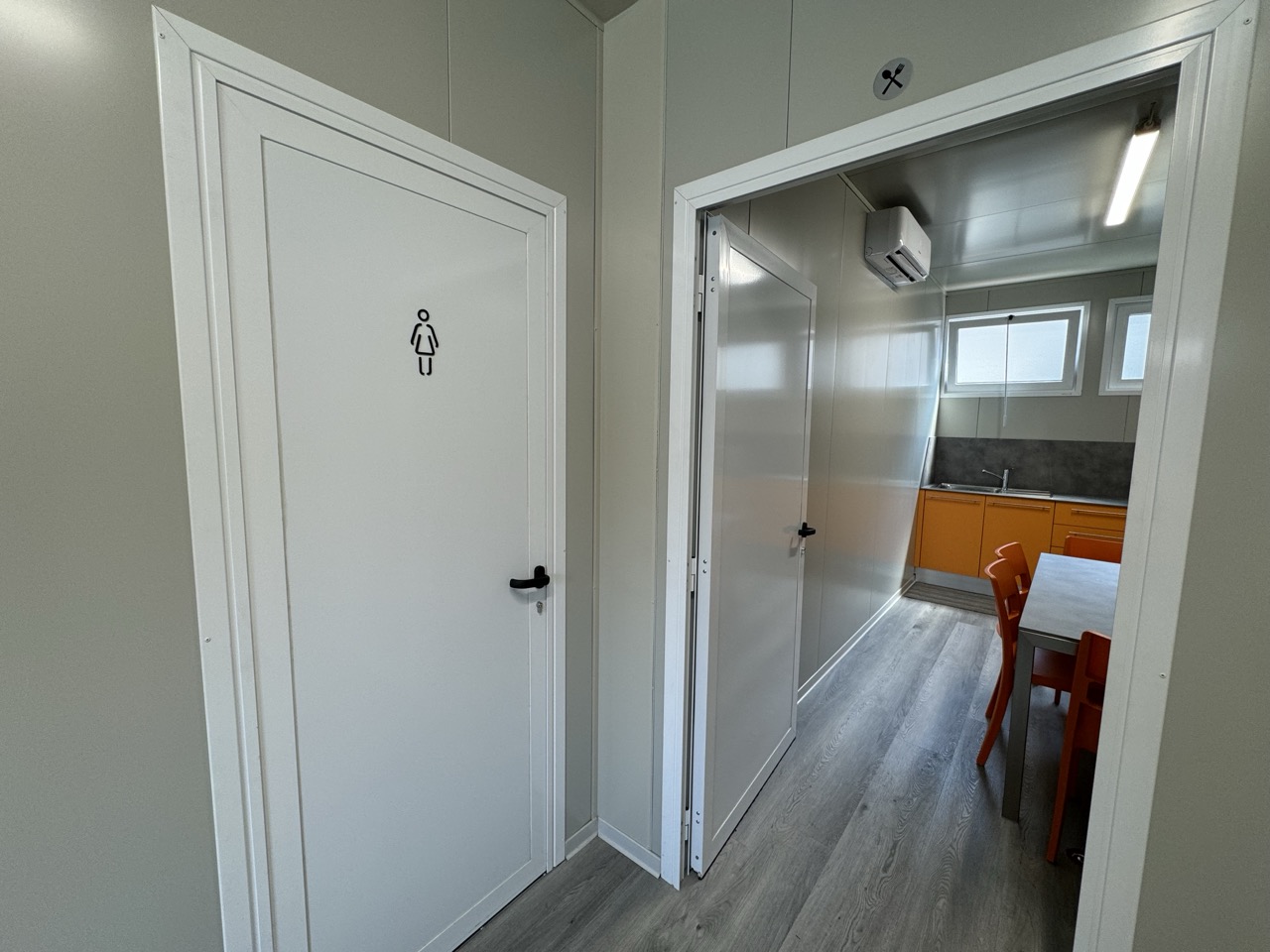

N.4 Porte cieche tutto pannello a un’anta battente, con maniglia standard e serratura libero/occupato, con dimensioni 80 x 210h esterna cm.
N.2 Porte cieche tutto pannello a un’anta battente, con maniglia e serratura standard, con dimensioni 80 x 210h esterna cm.
N.1 Porta cieca tutto pannello a un’anta battente, con maniglia standard e serratura libero/occupato, con dimensioni 100 x 210h esterna cm.
N.1 Porta cieca tutto pannello a un’anta battente, con maniglia e serratura standard, con dimensioni 100 x 210h esterna cm.
N.1 Porta cieca tutto pannello a un’anta battente, con maniglia e serratura standard, con dimensioni 120 x 210h esterna cm, completa di griglia di areazione a OVALINE fisse e rete di protezione antinsetto.
N.1 Porta a soffietto colore Grigio.

Impianto elettrico competo di relazione, nascosto e incassato, compreso di:

N.1 Quadro Elettrico.
N.1 Differenziale Generale.
N.1 Differenziale Prese.
N.1 Differenziale Luci.
N.1 Differenziale CDZ.
N.13 Plafoniere 45W-LED.
N.6 Plafoniere 19W-LED.
N.5 Interruttori.
N.13 Prese.

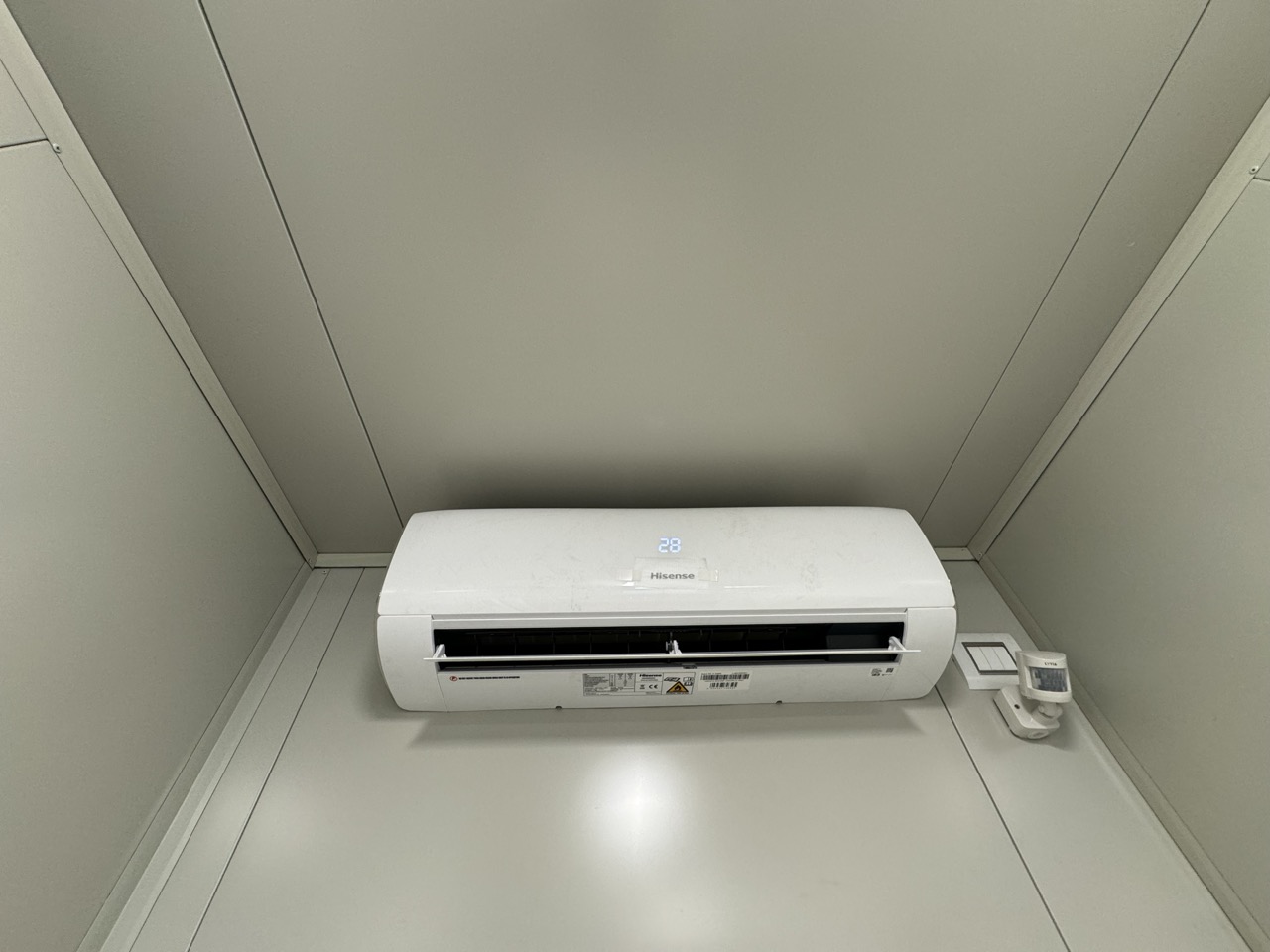

N.2 Condizionatori Mono SPLIT Inverter BTU 9000-HISENSE.
N.3 Condizionatori Mono SPLIT Inverter BTU 12000-HISENSE.
N.1 Scatola per allacciamento esterno.

N.1 Linea vita a tetto.

Escluso impianto fotovoltaico. (Allacciamento a vostro esistente).

Impianto Idraulico interno, con tubo MEPLA 20 mm, a vista compreso di:

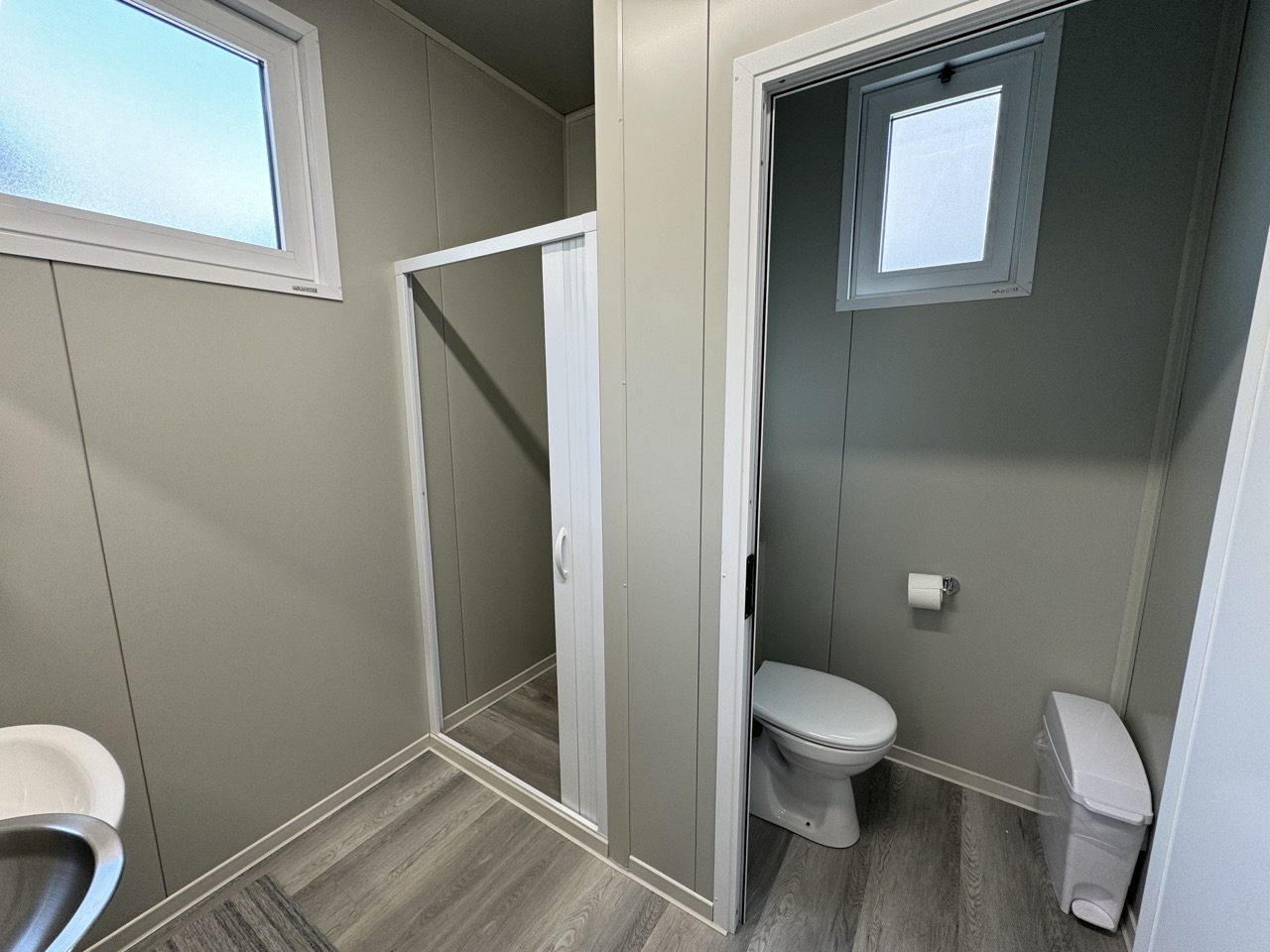

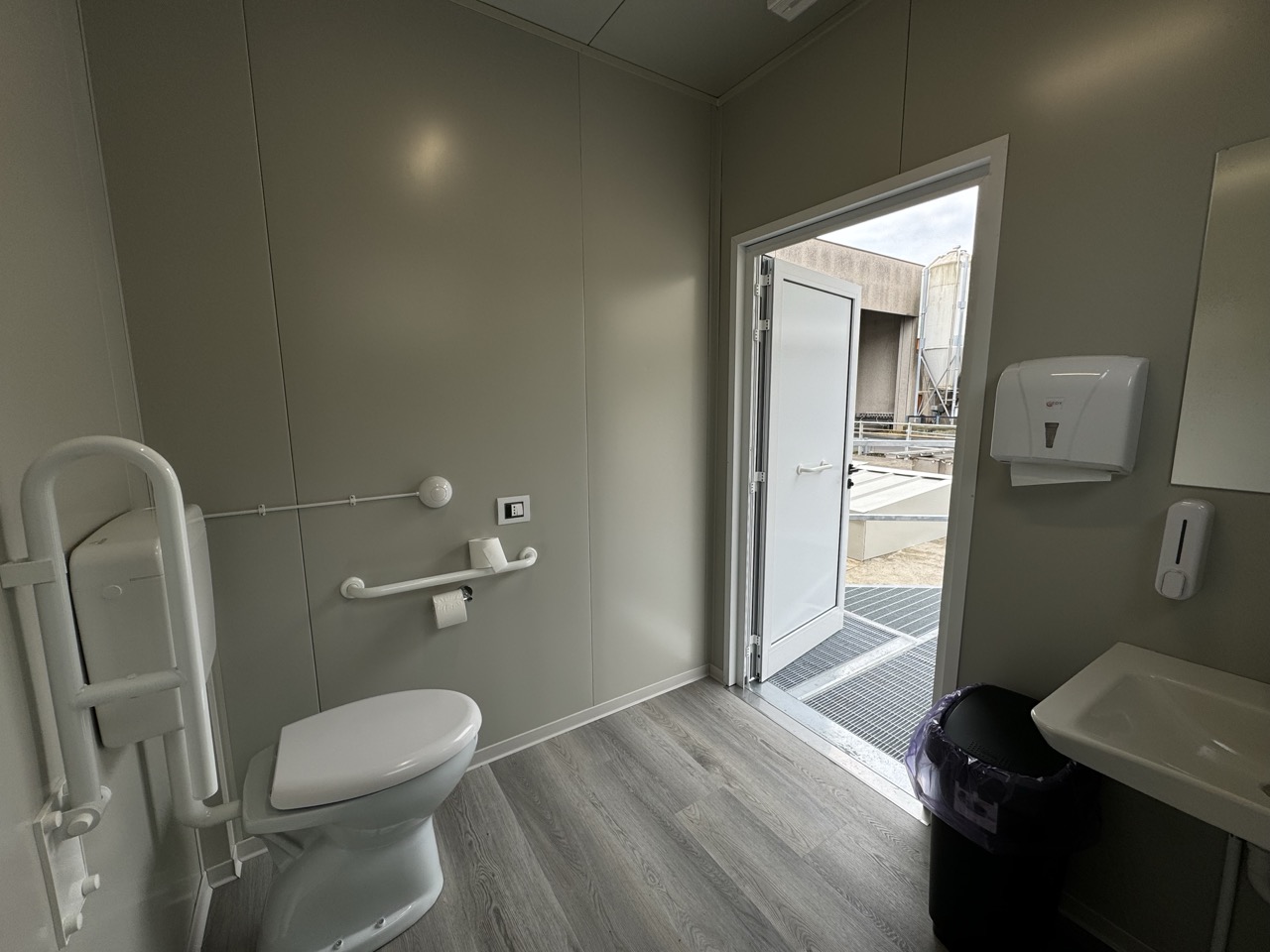

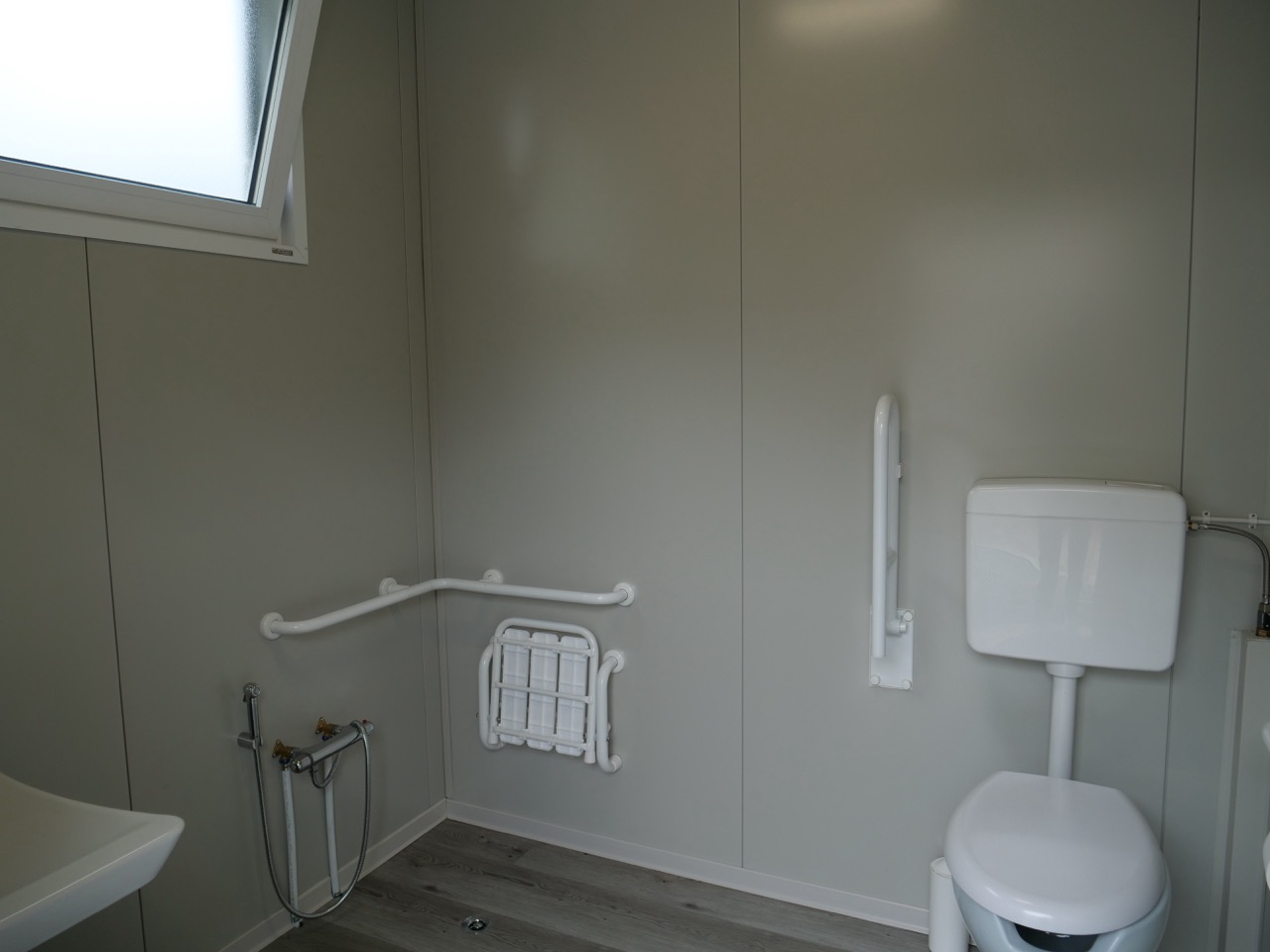

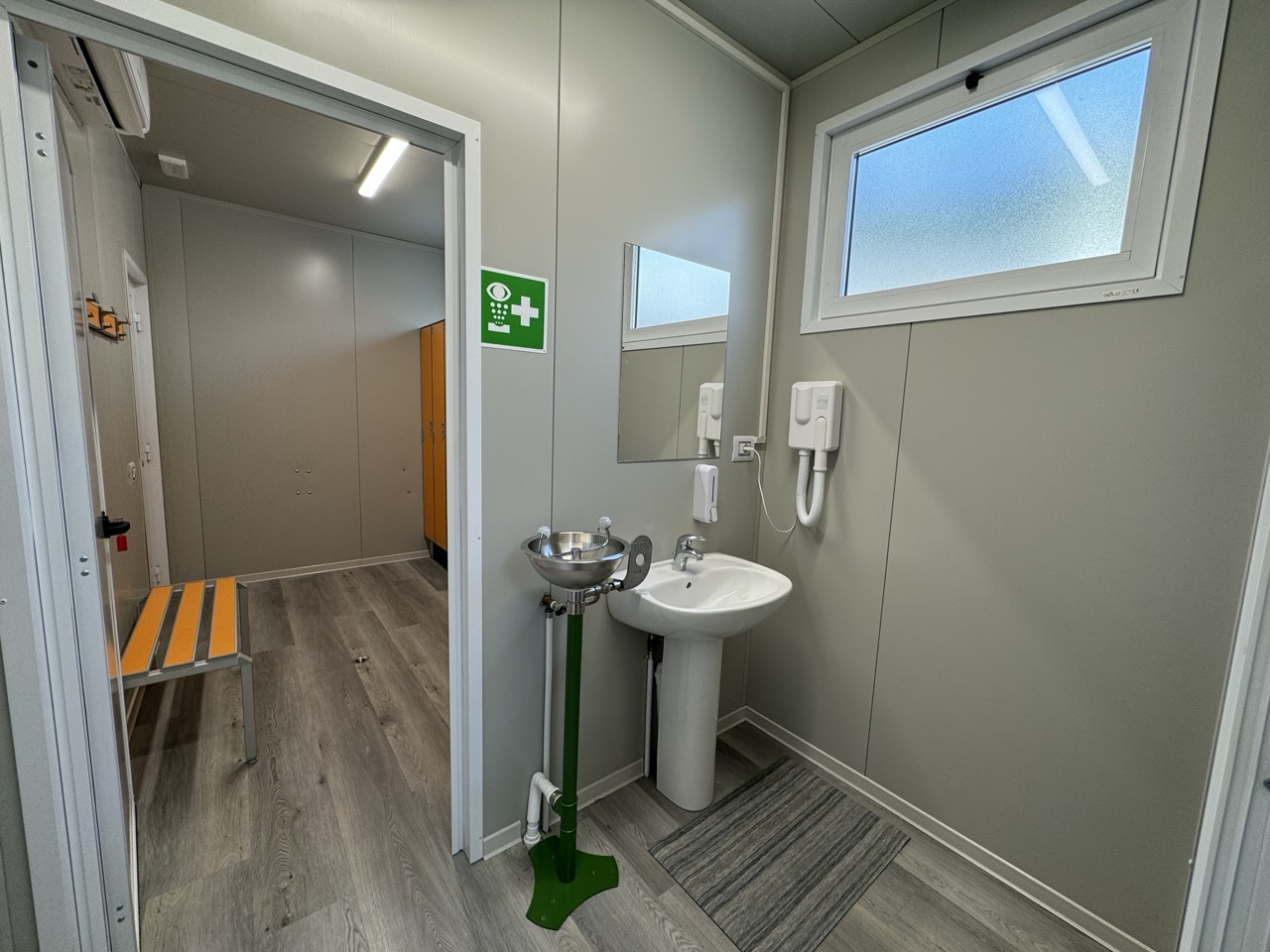

N.1 Bagno disabili, completo di sanitari (WC + Lavabo in ceramica), sedile per doccia e relativi maniglioni.

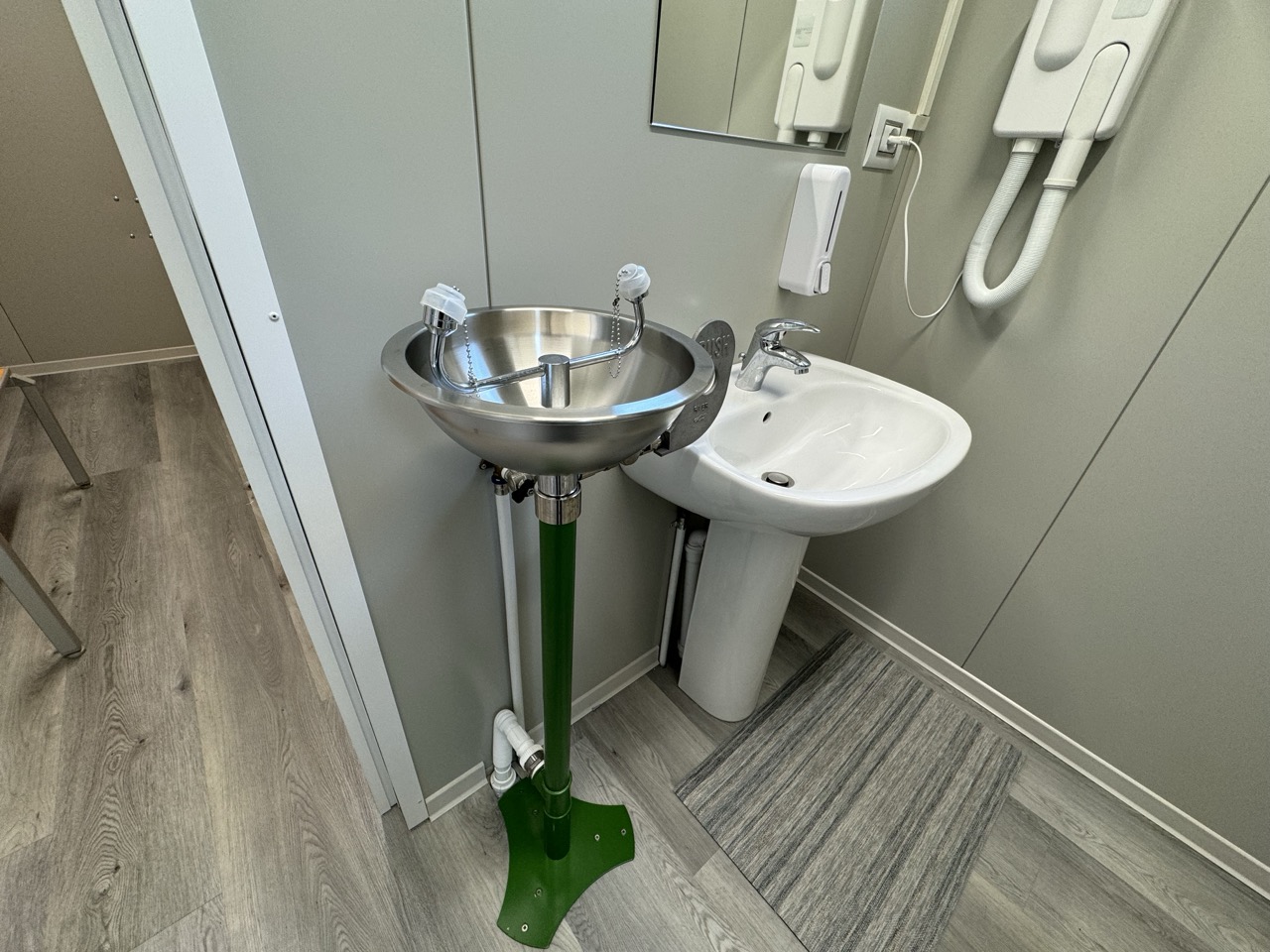

N.1 Piletta in INOX.

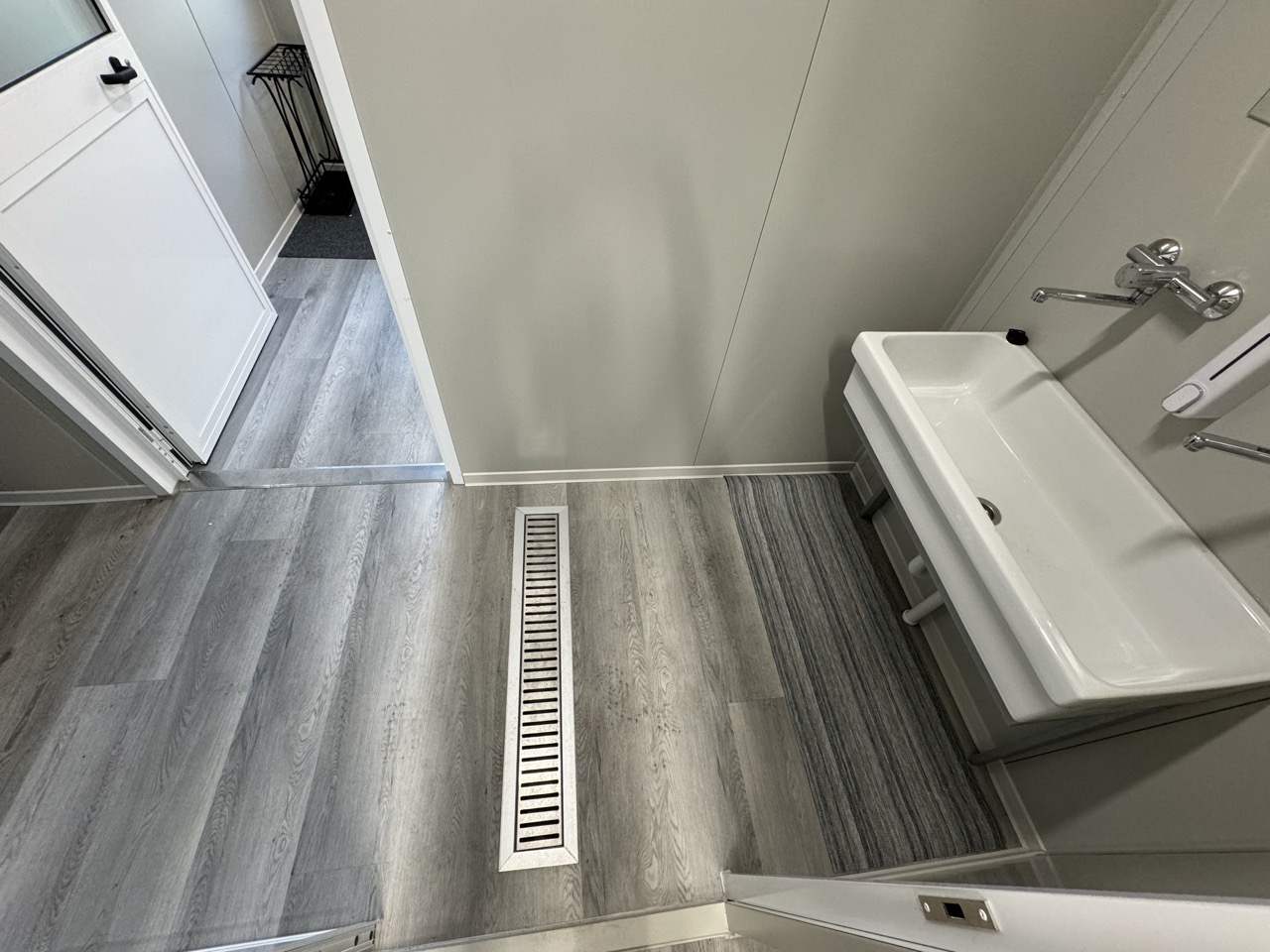

N.2 Griglie di scarico in INOX.

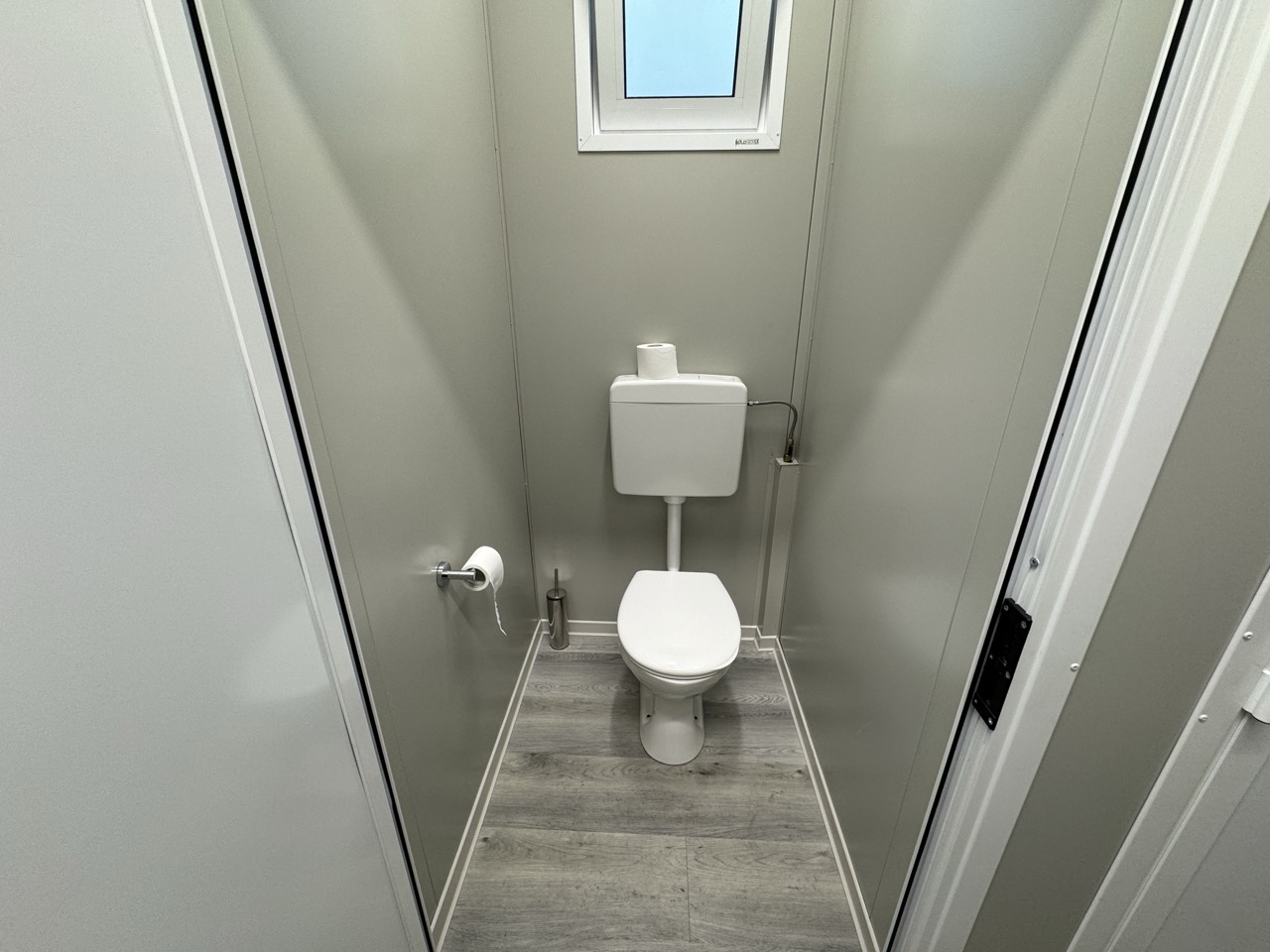

N.4 Wc in ceramica + Sedile + Cassetta esterna.
N.4 Portarotolo + Scopino.
N.2 Vasche doccia completa di piletta in inox.

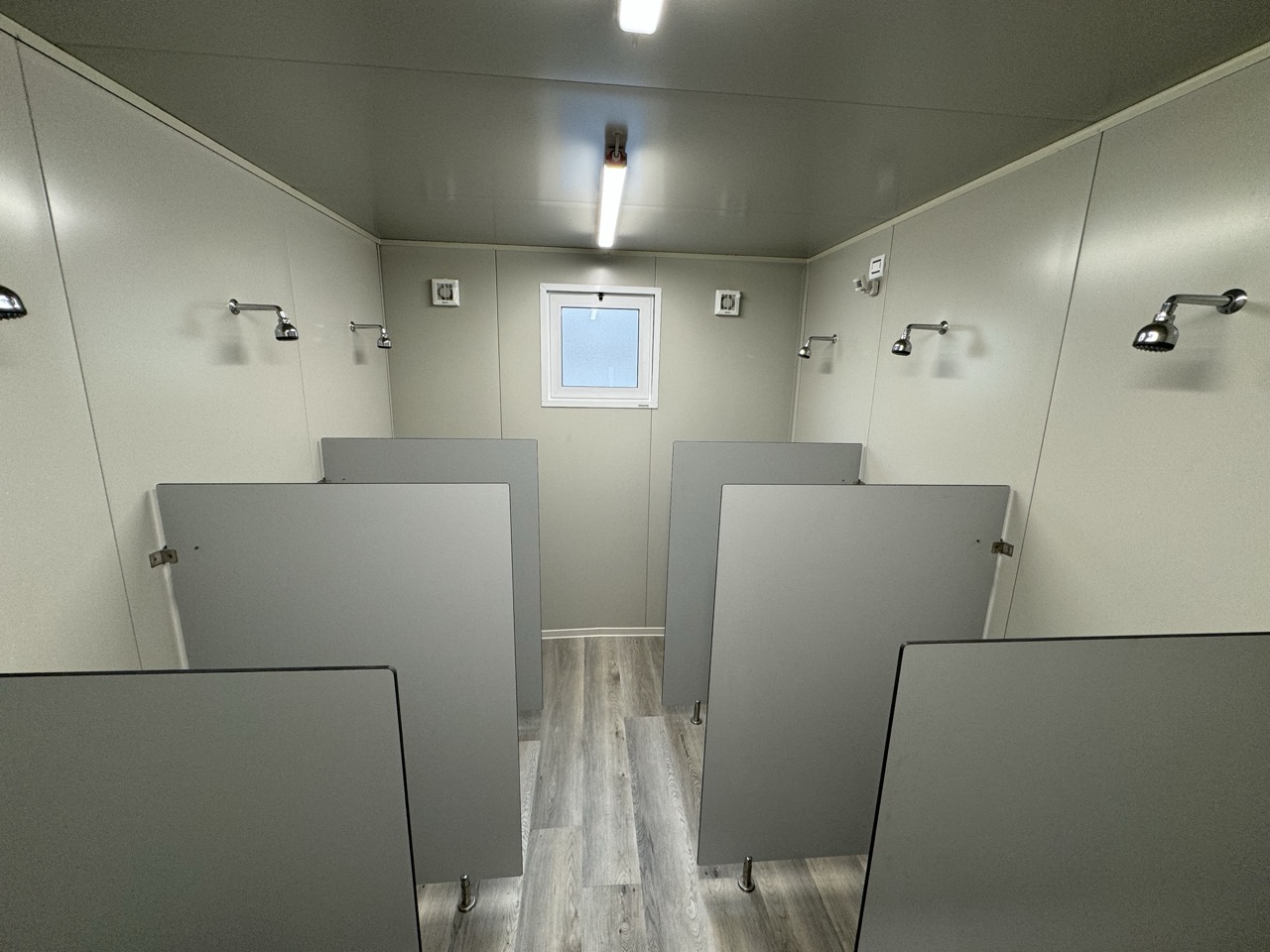

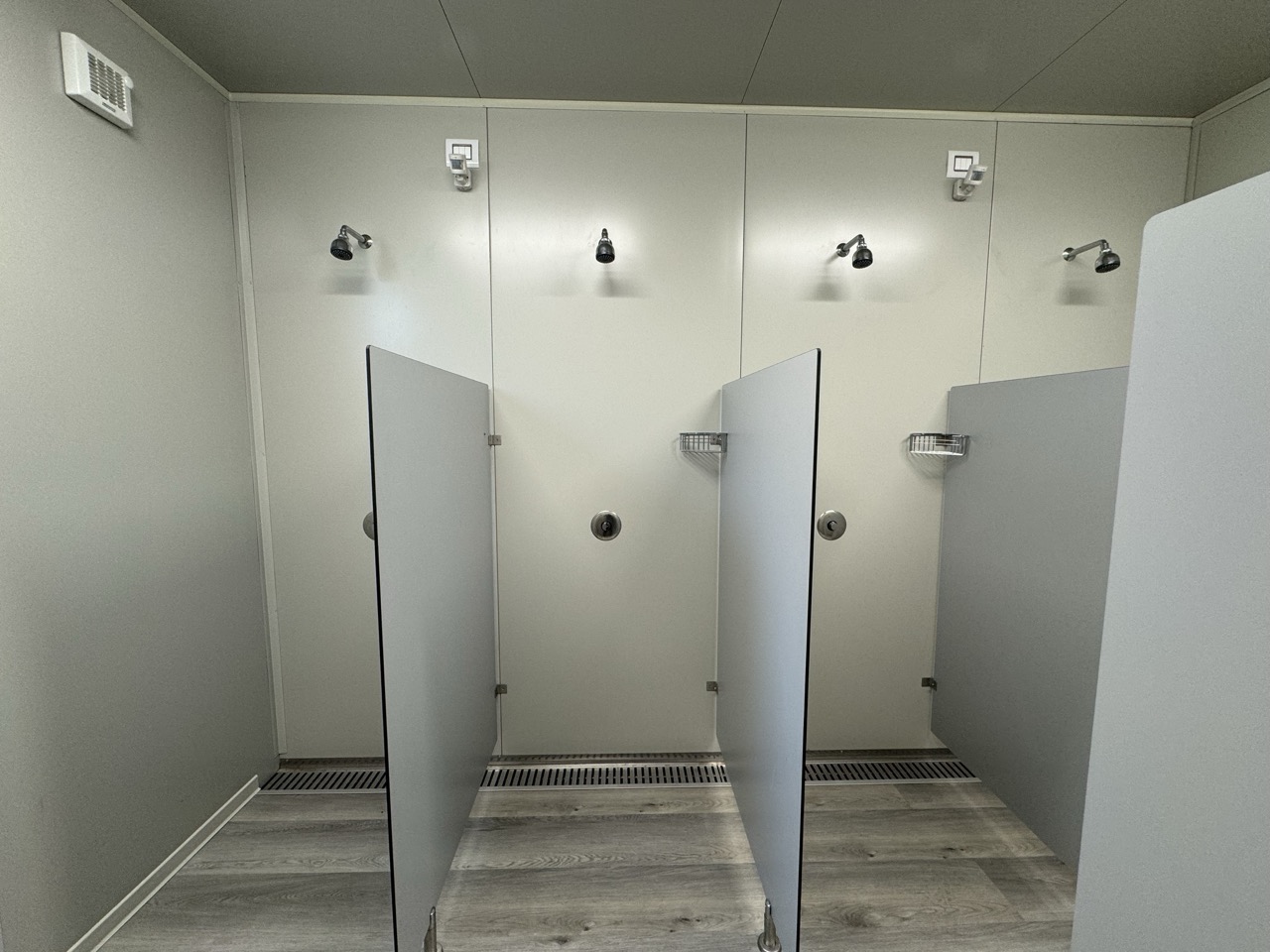

N.9 Aste doccia + Soffione + Miscelatore.
N.9 Angolari porta sapone + Porta a soffietto colore Grigio.

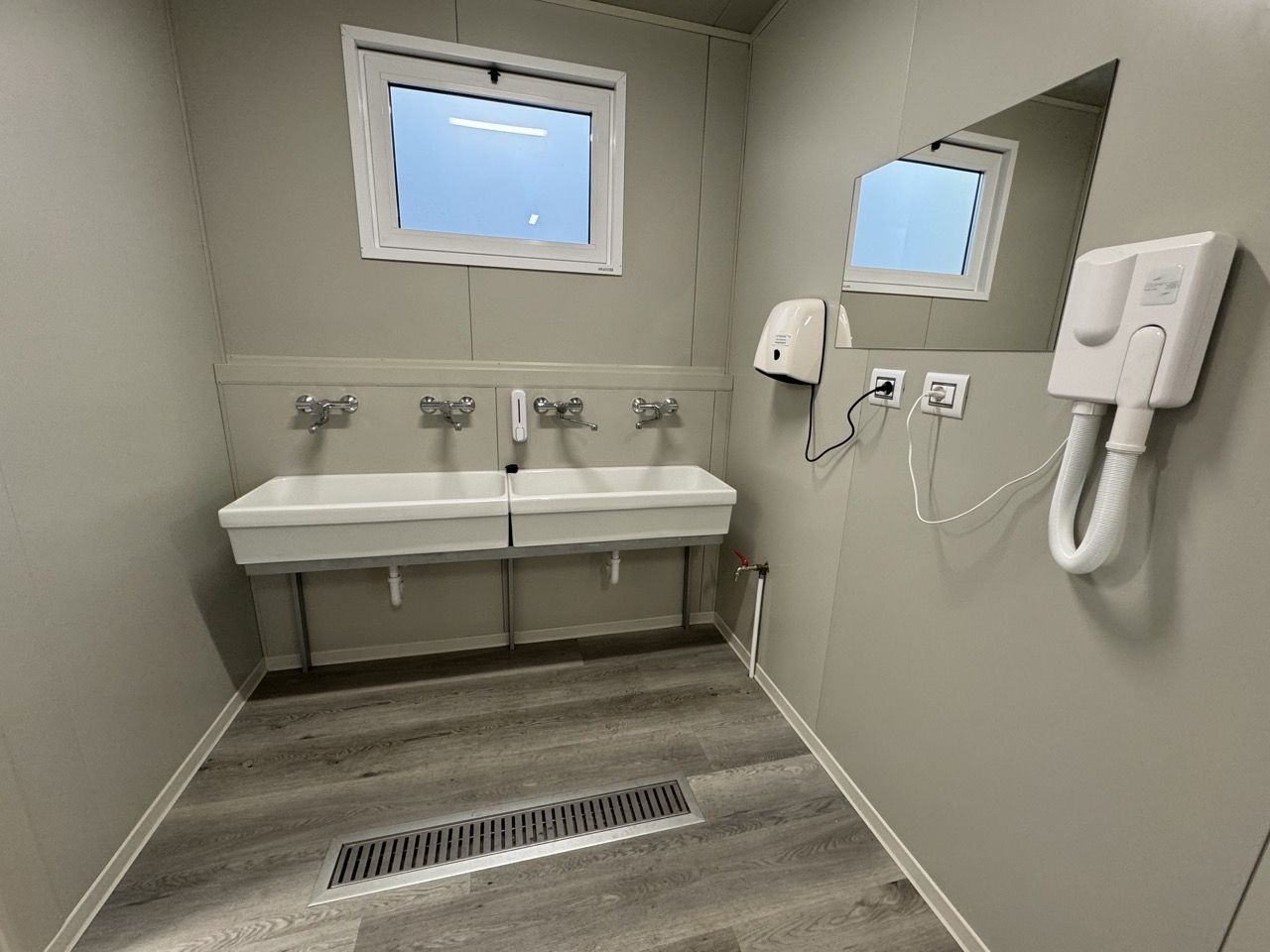

N.3 Lavabo in ceramica 90 cm + Struttura + N.2 Miscelatori.
N.1 Lavabo in ceramica 60 cm + Colonna + Miscelatore.
N.1 Pompa di calore, completa di accumulo 1000 Litri acqua calda.
N.1 Rubinetto porta gomma.

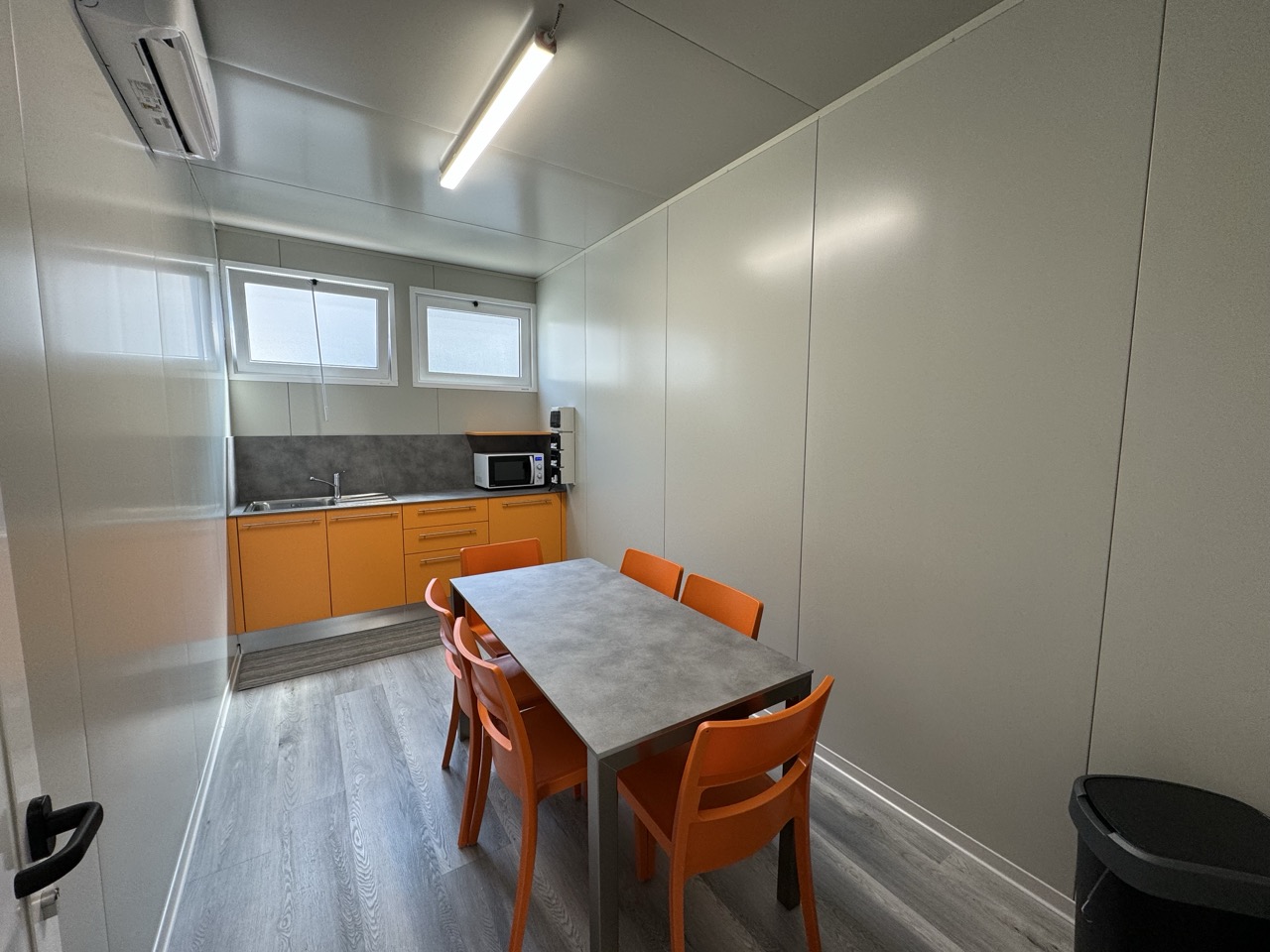

N.1 Predisposizione attacco e scarico acqua + presa per locale cucina.
N.1 Predisposizione attacco e scarico acqua per locale atrio.
