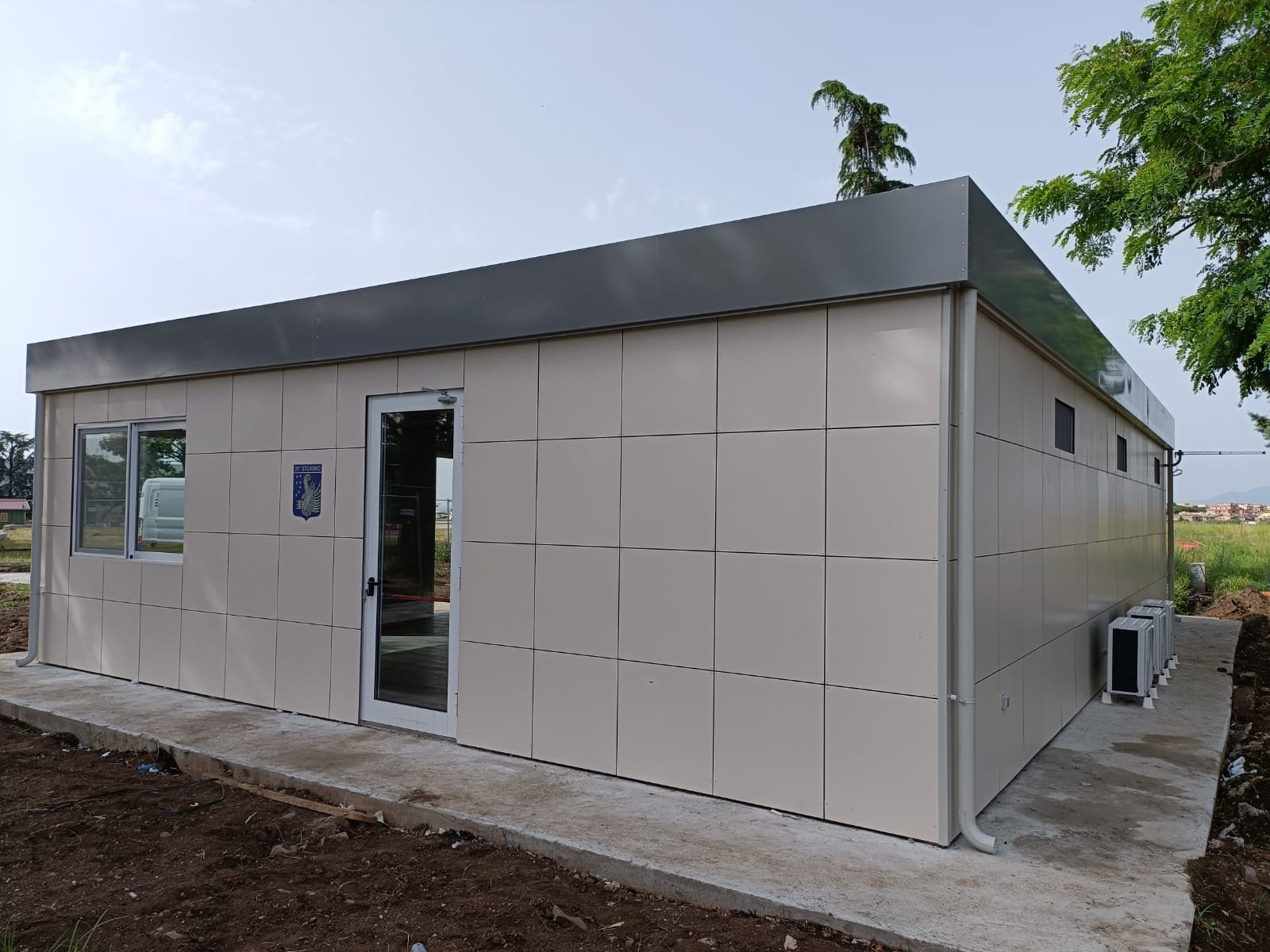

MONOBLOCCO USO BAR

Indice dei Contenuti

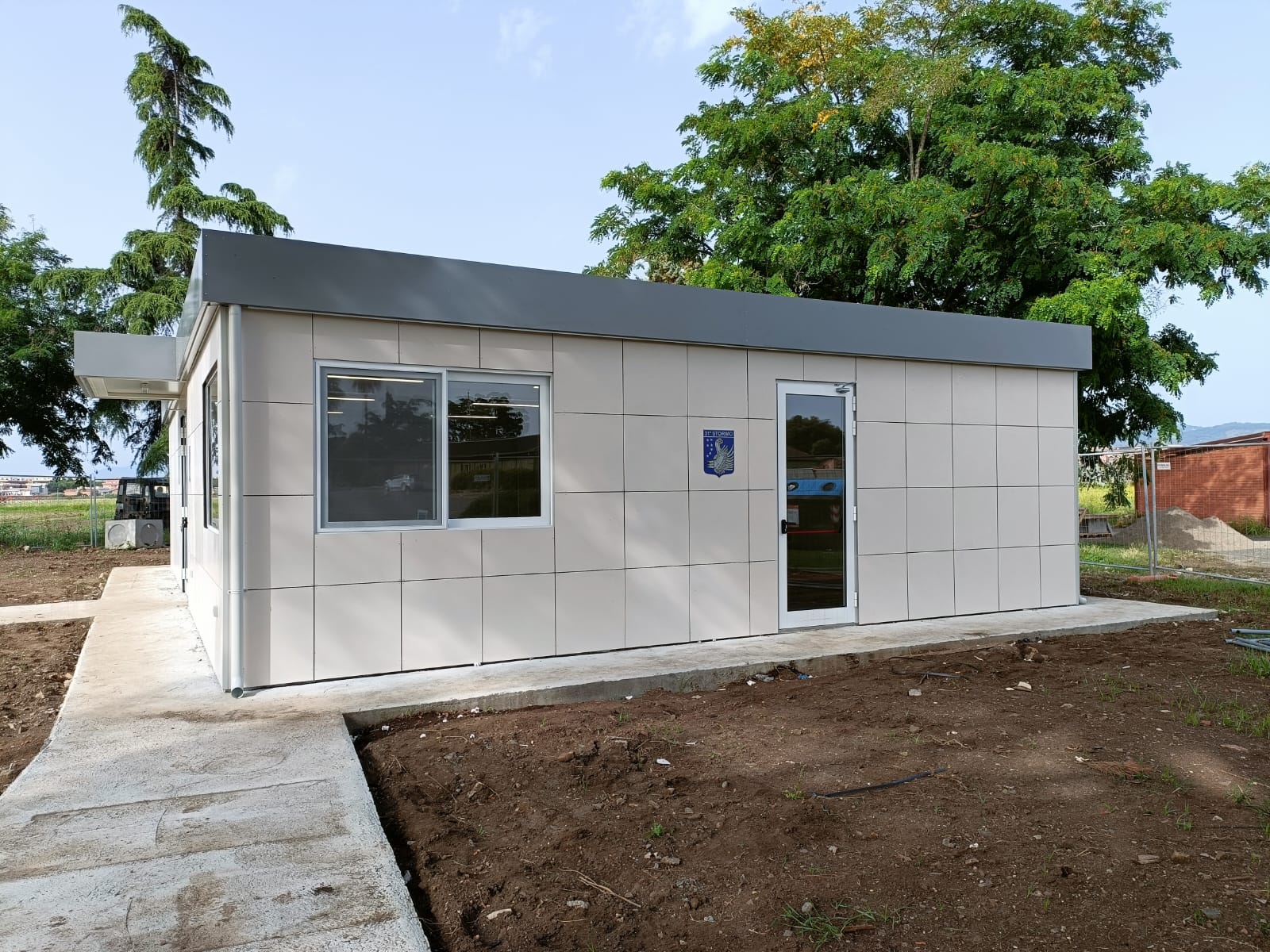

Descrizione

Monoblocco personalizzato per utilizzo bar.
Struttura presso piegata sp.30/10 mm, saldata in continuo colore RAL GRIGIO-PIGRECO, Fondo Finire Anticorrosivo.

Caratteristiche tecniche

A corredo della progettazione, perpratica edilizia, compreso di:

  • Progettazione strutturale di edificio metallico, (escluso calcolo o verifica strutture di fondazione).
  • Stesura relazione di calcolo secondo normativa vigente, compresa predisposizione documentazione per denuncia comunale.
  • Progettazione di impiantoidrotermosanitario, per monobloccoad uso Bar PG7131 R02.

Redazione Relazione Energetica peredificio di nuova costruzione,

  • con verifiche numeriche dei parametri minimi di legge;
  • con analisi delle stratigrafie diprogetto e verifica dei ponti termici(assenza condensazioni interstiziali);
  • con verifica del rispetto degli obblighidi integrazione delle fonti rinnovabili.

Fornitura di assistenza tecnica, per la compilazione di documentazione tecnica, di progetto impianto elettrico, a servizio di monoblocco ad uso BARPG7131 R02.

L’incarico comprenderà planimetrie, schema quadro elettrico, dimensionamenti e piccola relazione tecnica.

Escluso relazione energetica e APE.

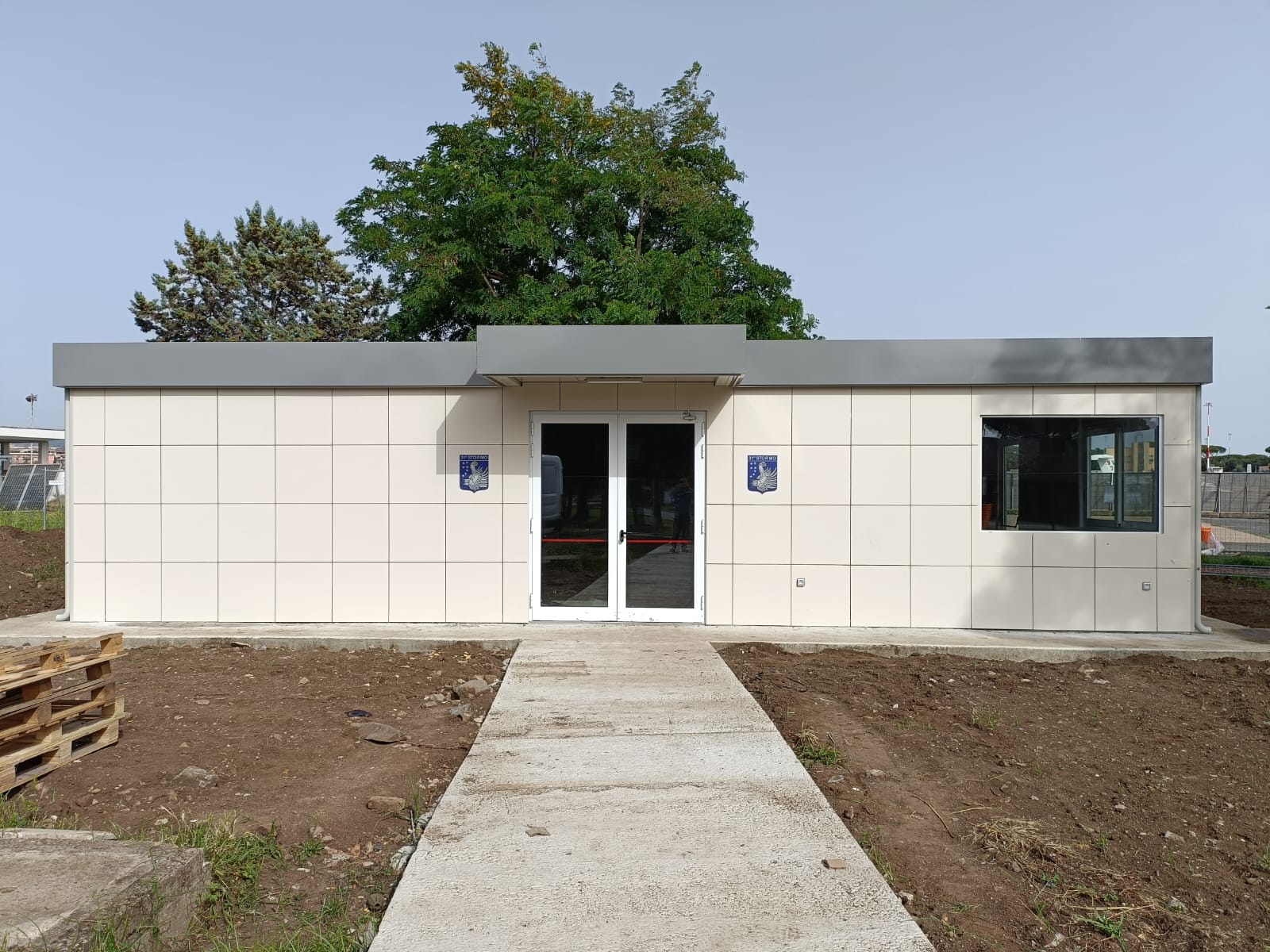

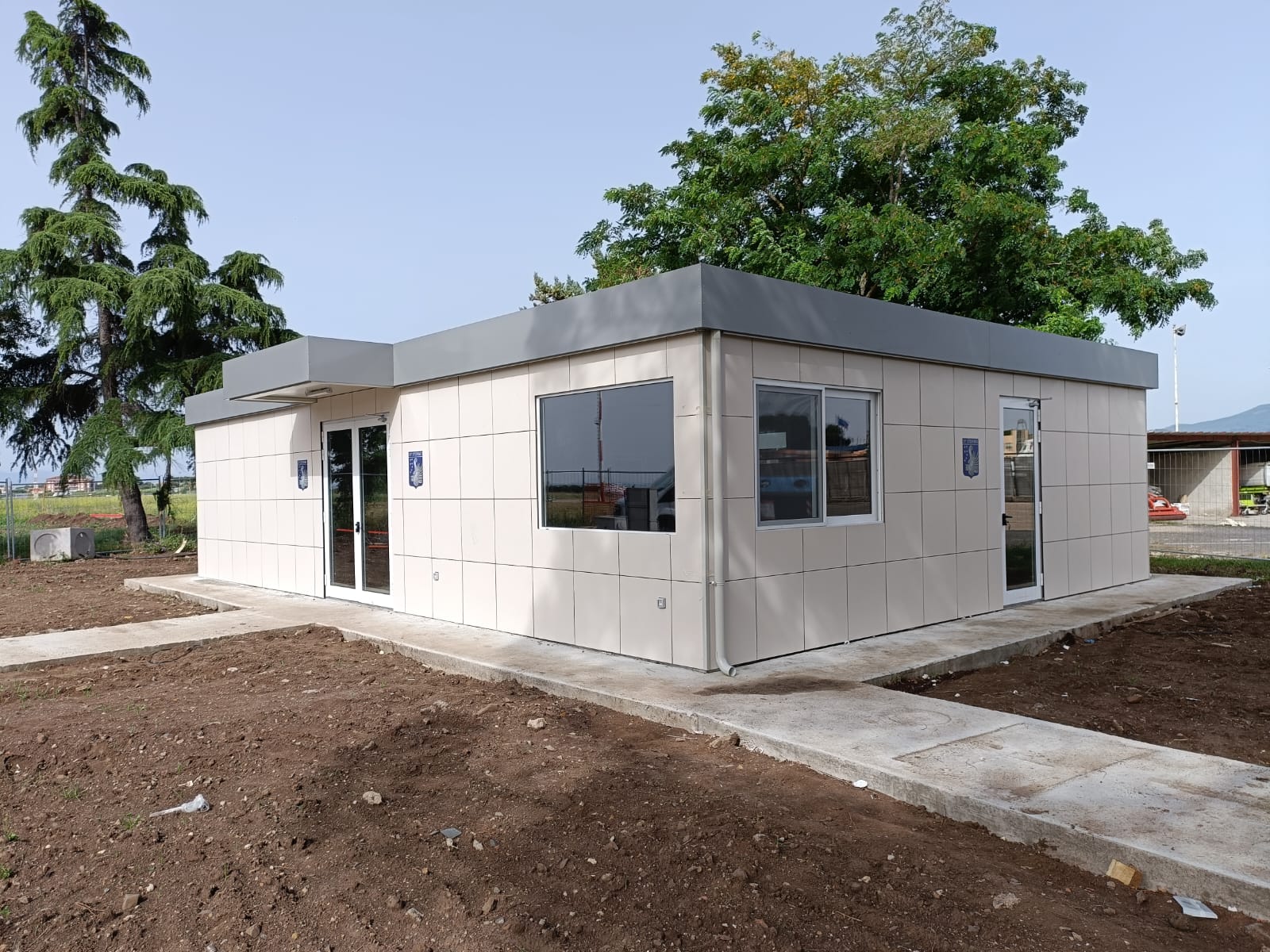

Nr.05 Moduli con Dimensioni al basamento 893 x 243 cm.
Nr.04 Moduli con Dimensioni al tetto900 x 250 cm.
Nr.01 Modulo con Dimensioni al tetto1000 x 250 cm.
H interna 270 cm H esterna 342 cm.
Tot Mq 112 a basamento.
Tot Mq 115 a tetto.

Pannello Parete e Primo Tetto sp.100mm – Poliuretano

1 Lato lamiera esterna LISCIA BGRAL 9002.
1 Lato lamiera interna LISCIA BGRAL 9002.

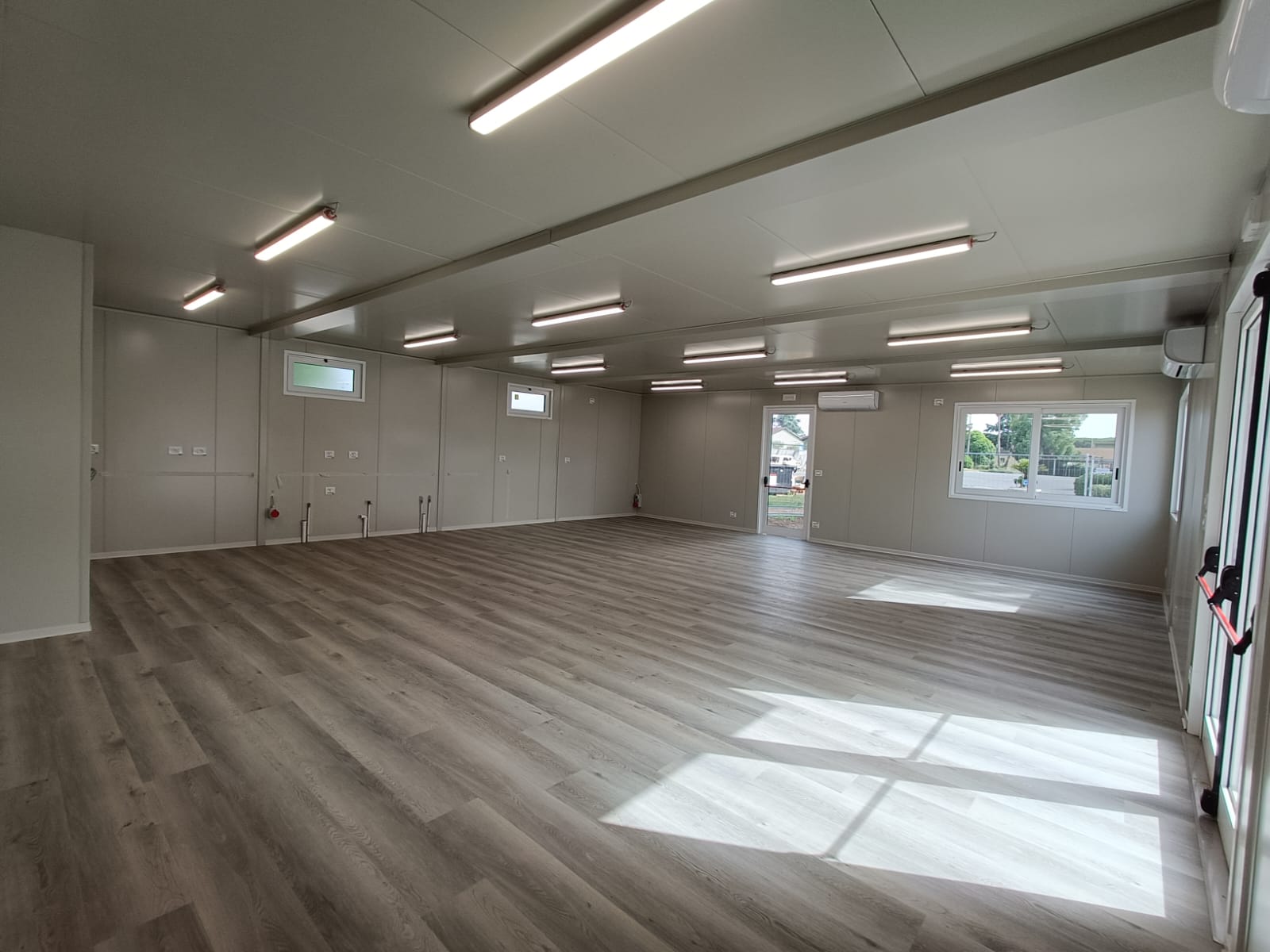

Basamento alta portanza con struttura in tubolare, rivestito con lamiera grecata, rivestito con Pannello Parete sp.100 mm Poliuretano, rivestito con legno IDROV100 sp.18, rivestito con: PavimentoVinilico Modulare colorazione LIGHT GREY.

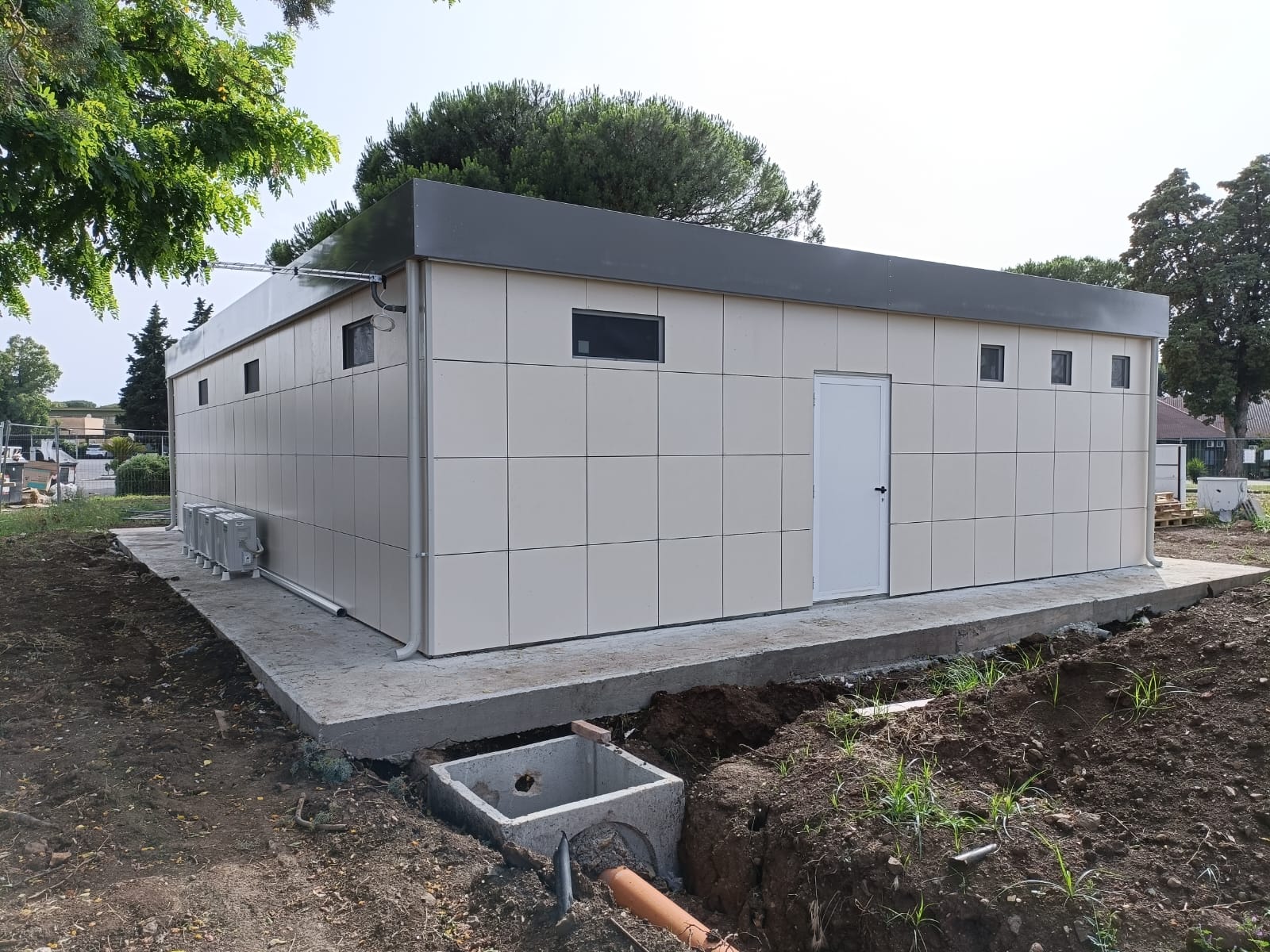

Secondo tetto, per maggiore coibentazione, massima ermeticità e durata nel tempo, con struttura intubolare e lattonerie presso piegate, a una falda, rivestite con:

Pannello Tetto sp.30+35 mm – Poliuretano

1 Lato lamiera esterna 5 greche RAL9002.
1 Lato lamiera interna Micro NervataBG RAL 9002.

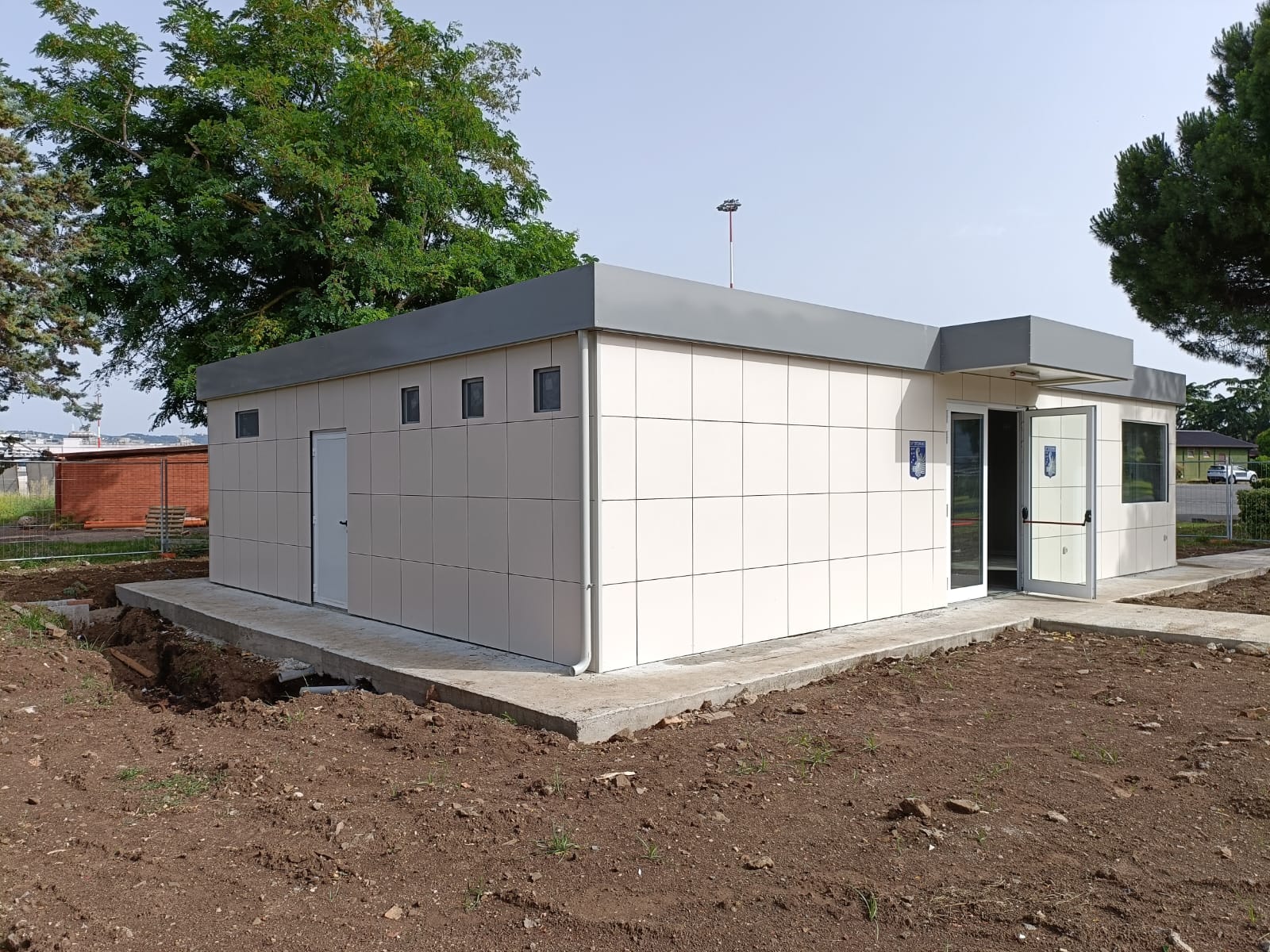

Fascione di gronda perimetrale RAL9002, completo di pluviali di scarico a terra.
Dimensioni 1270 x 920 cm.

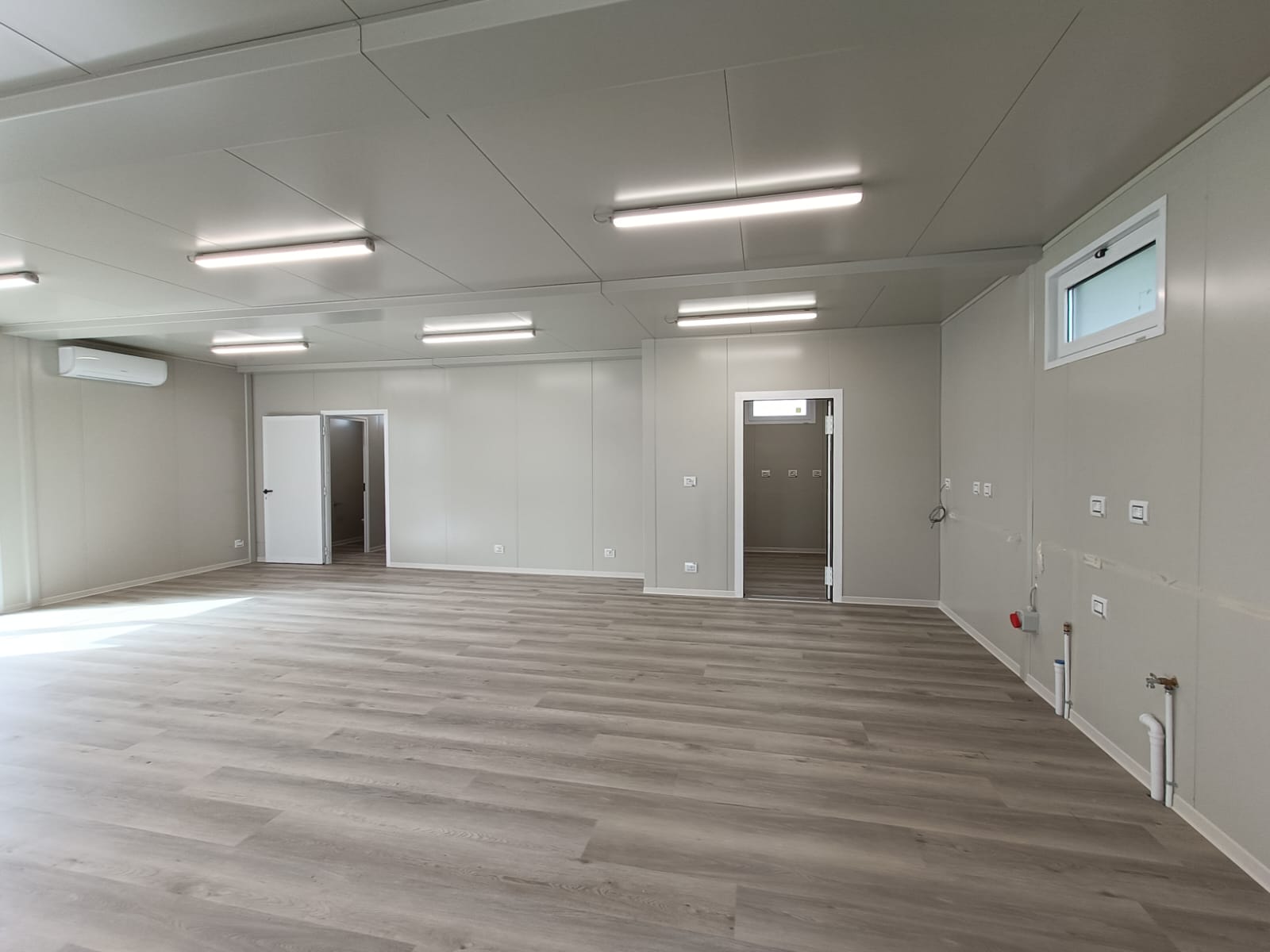

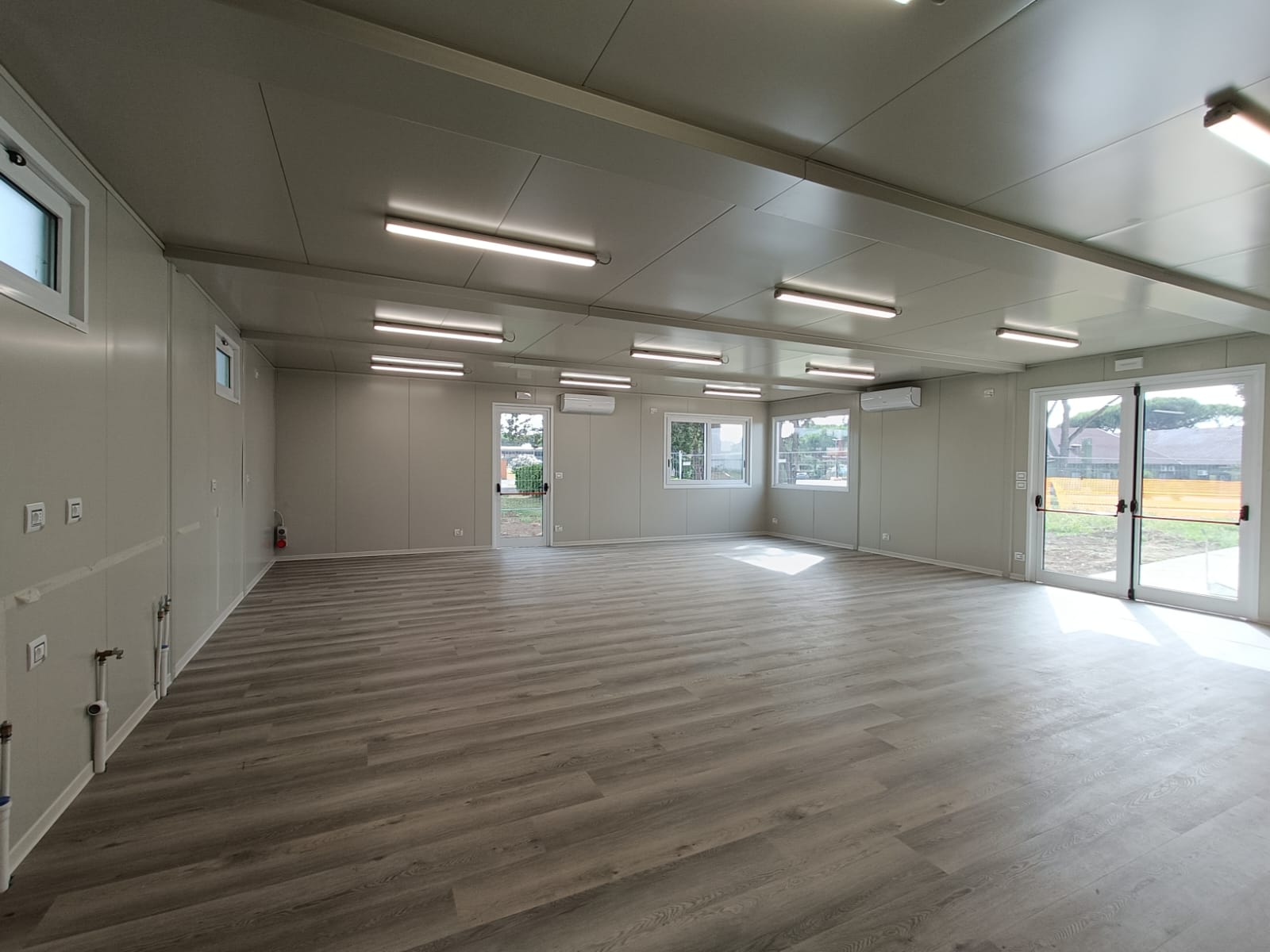

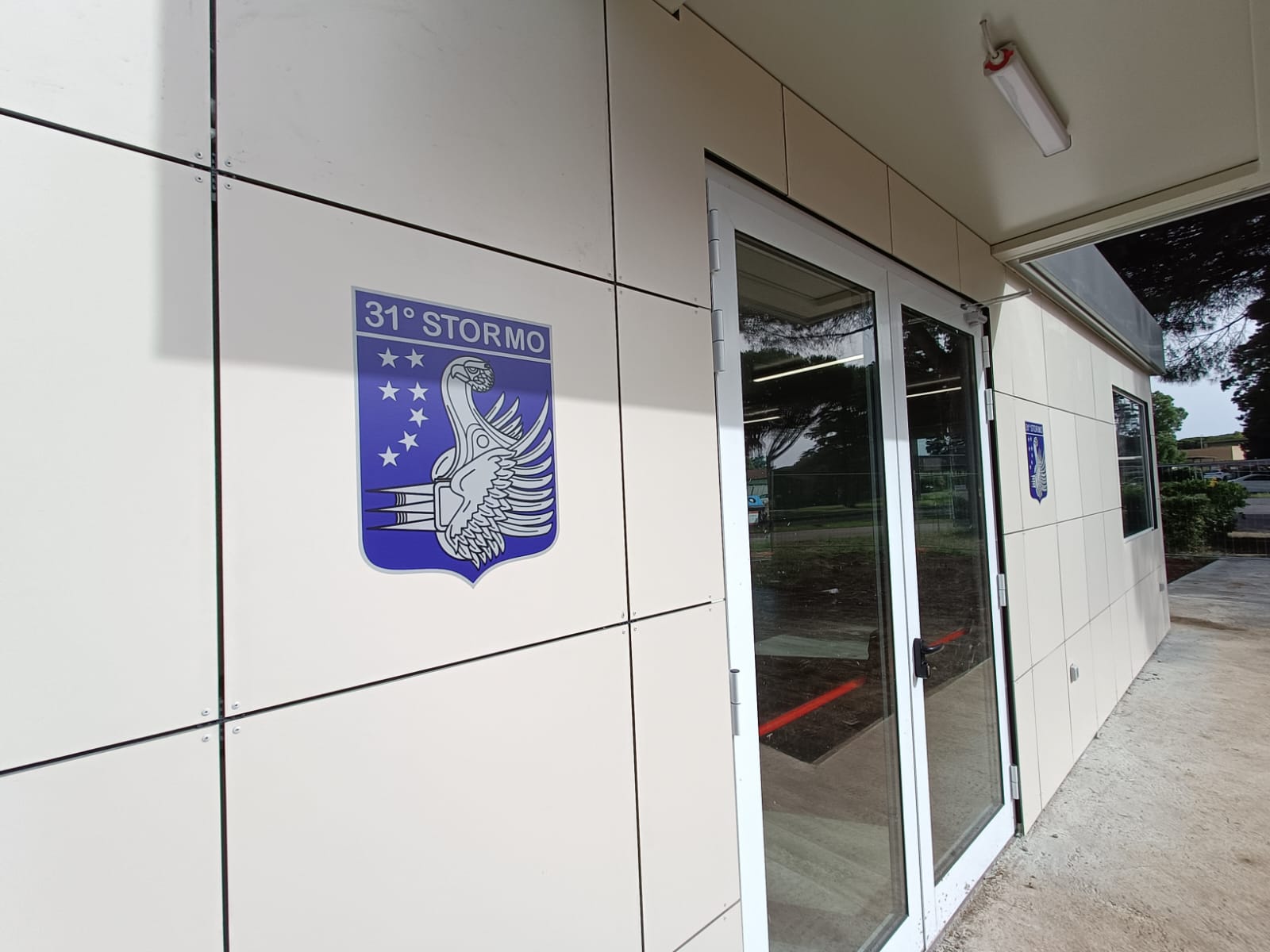

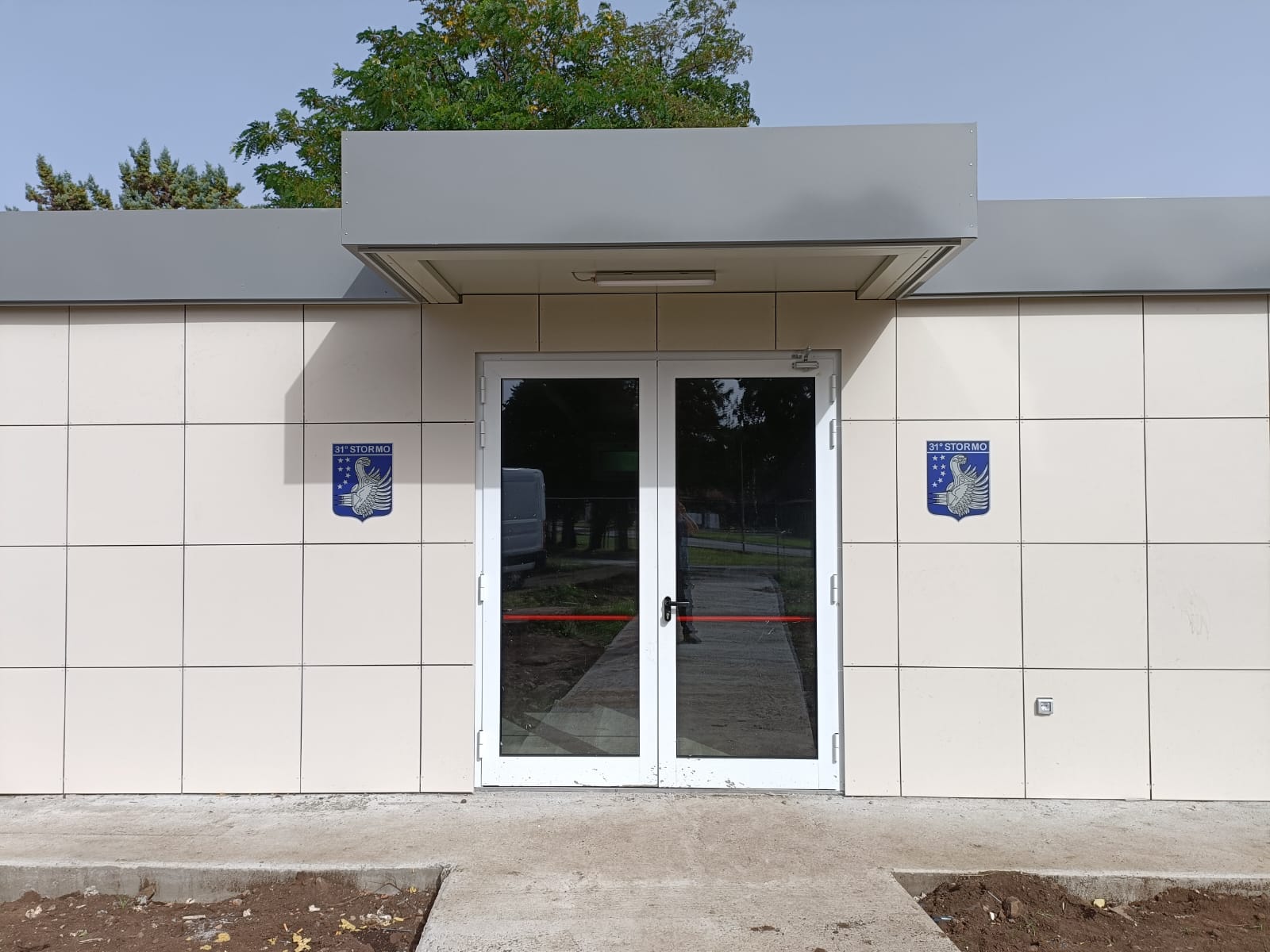

Serramenti in Alluminio RAL 9010 -Taglio Termico.

Vetro Camera 3+3/9/3+3 Trasparente.

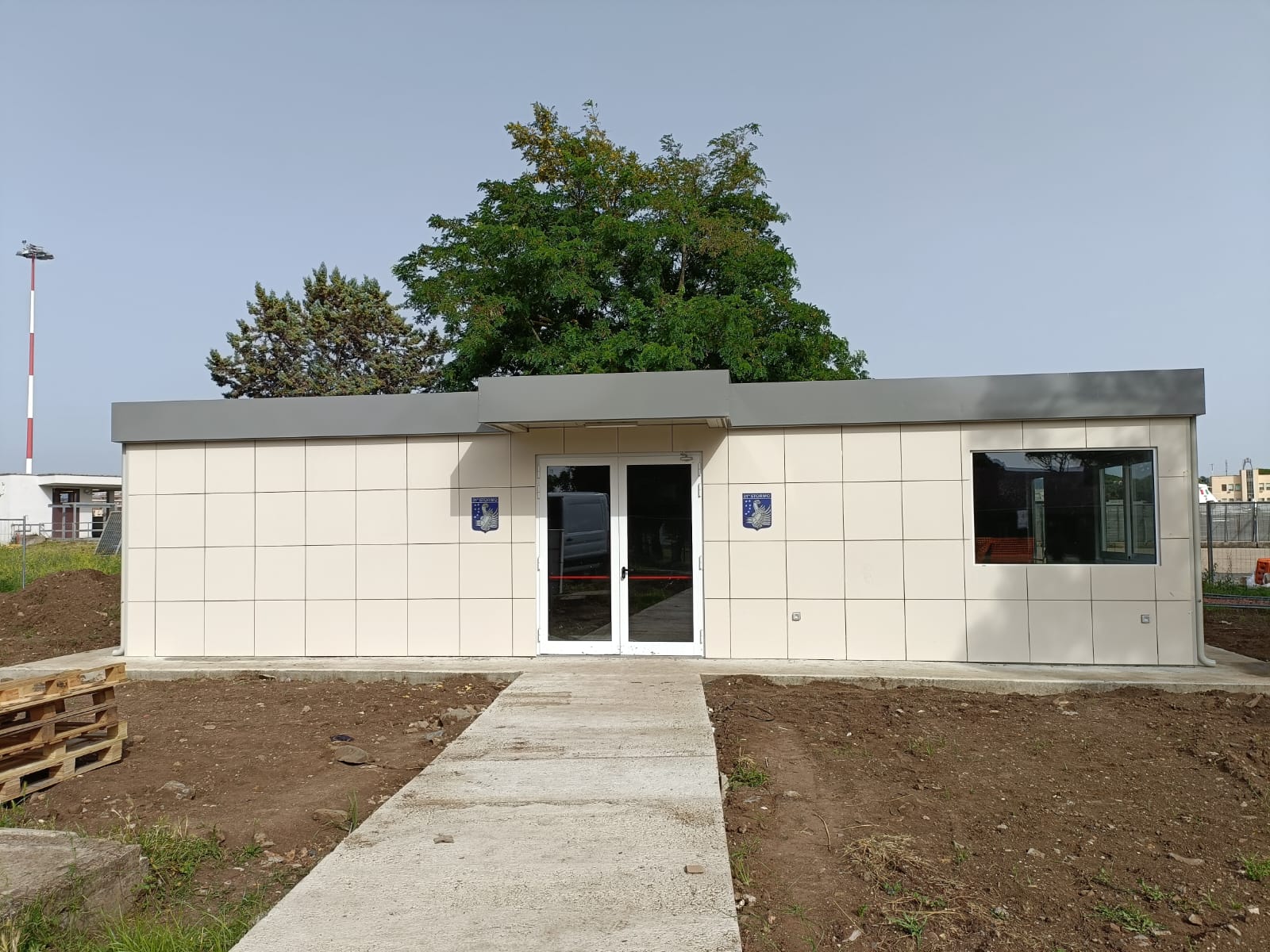

N.1 Porta tutto vetro a due ante battenti, con maniglione antipanico a 1 punto, con dimensioni 200 x 240h esterna cm.
N.1 Porta tutto vetro a un’anta battente, con maniglione antipanico a 1 punto, con dimensioni 100 x 240h esterna cm.

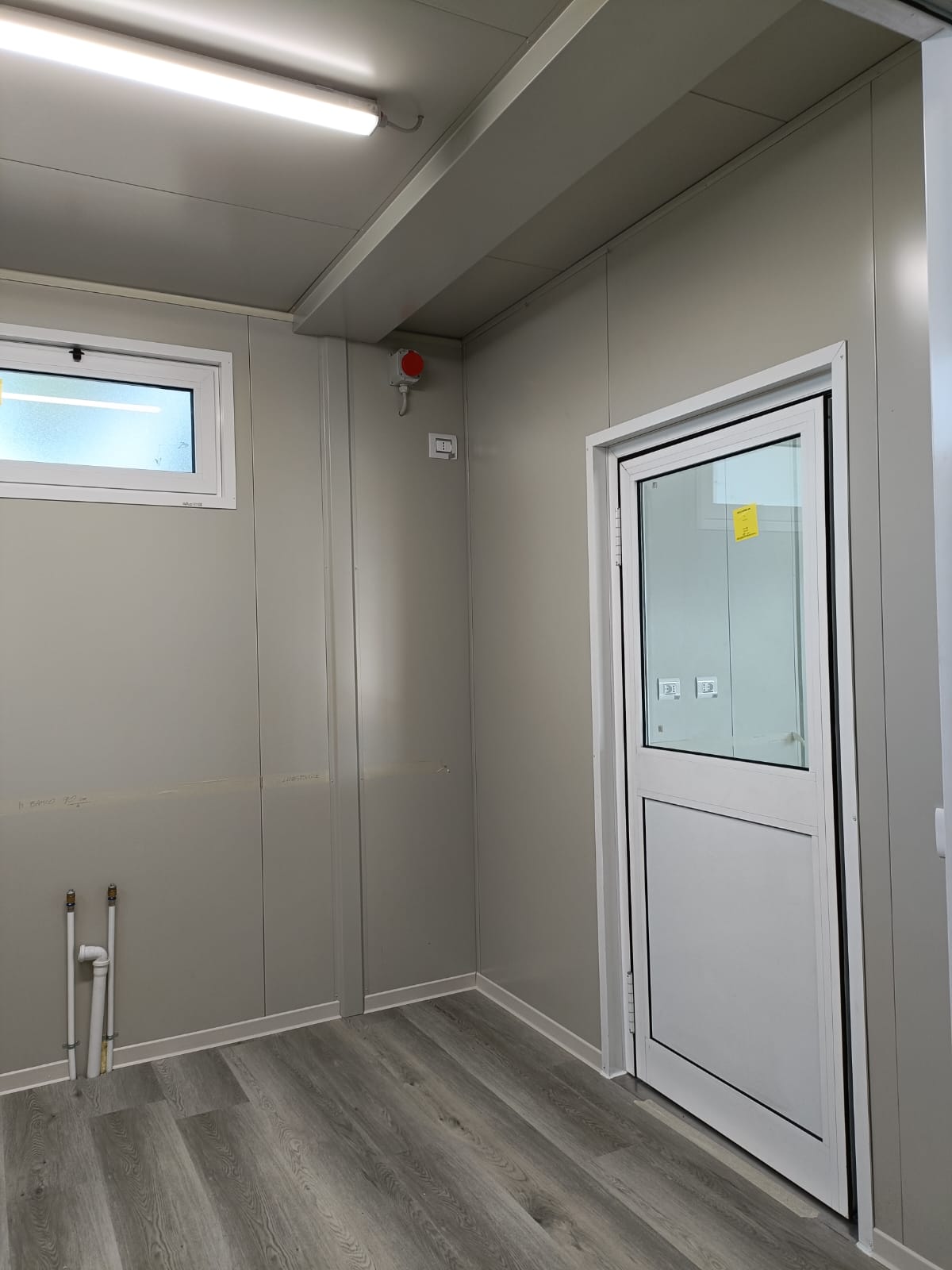

N.1 Porta mezzo vetro a un’anta battente, con apertura a “saloon” con dimensioni 100 x 210h esterna cm.
N.2 Finestre fisse, con dimensioni 200x 140h esterna cm.
N.1 Finestra scorrevole, completa di zanzariera scorrevole, con dimensioni200 x 140h esterna cm.
Vetro Camera 4/9/4mm Stampato.

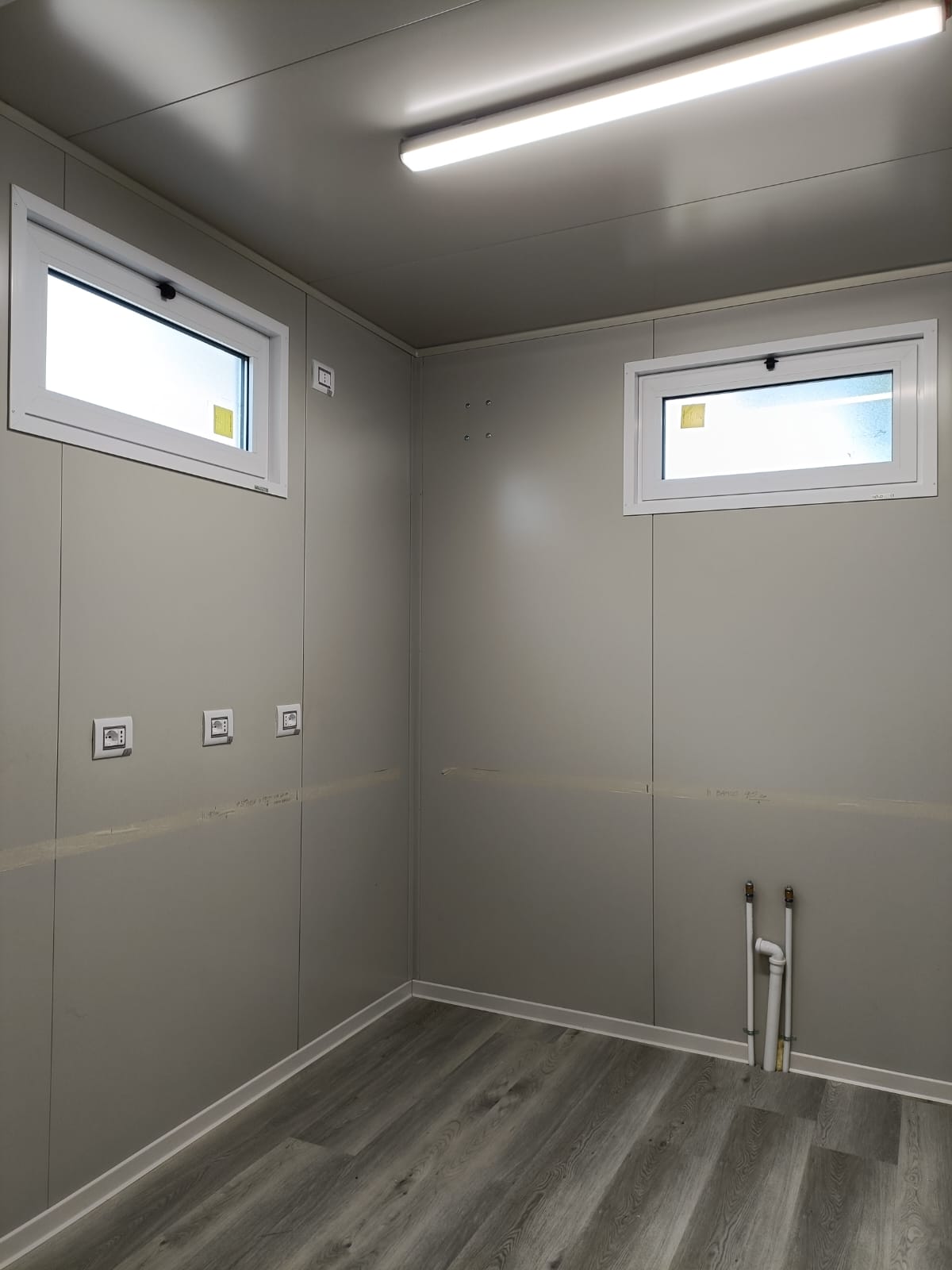

N.4 Finestre con apertura a vasistas, con dimensioni 100 x 50h est cm, complete di zanzariera fissa.
N.3 Finestre con apertura a vasistas, con dimensioni 50 x 50h est cm, complete di zanzariera fissa.

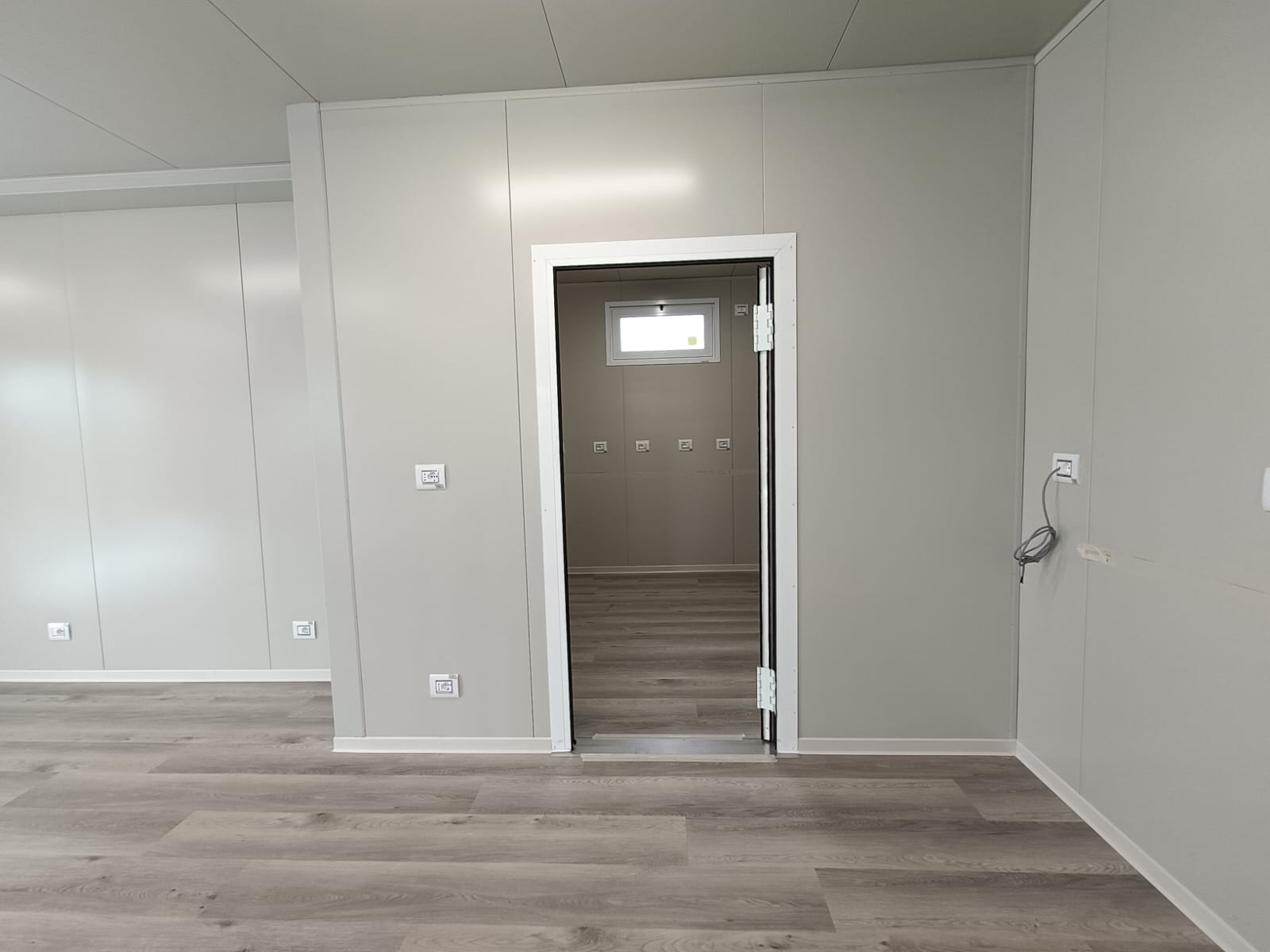

Serramenti in Alluminio RAL 9010.

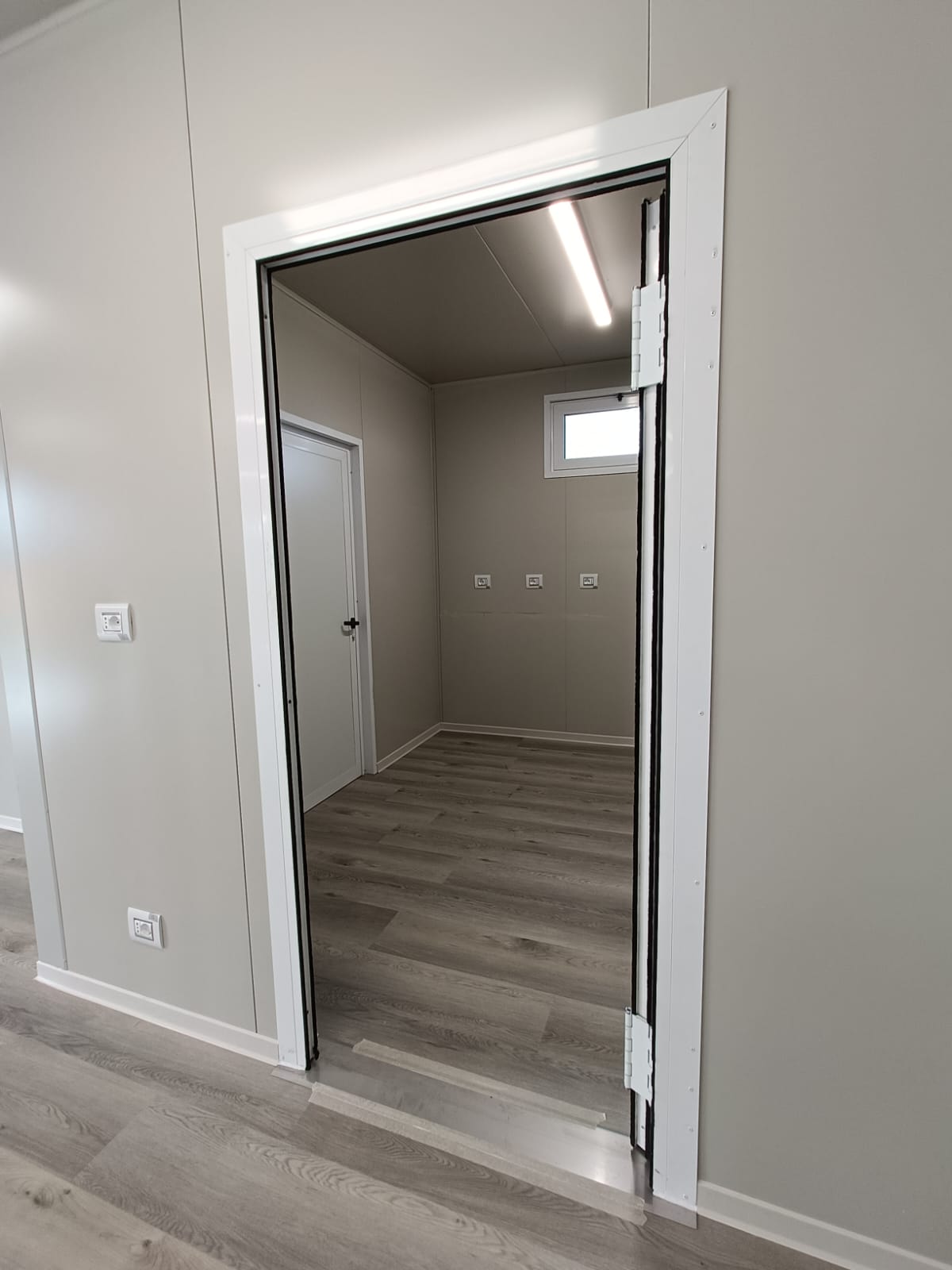

N.2 Porte cieche tutto pannello a un’anta battente, con maniglia standard e serratura libero/occupato, con dimensioni 80 x 210h esterna cm.
N.1 Porta cieca tutto pannello a un’anta battente, con maniglia e serratura standard, con dimensioni100 x 210h esterna cm.

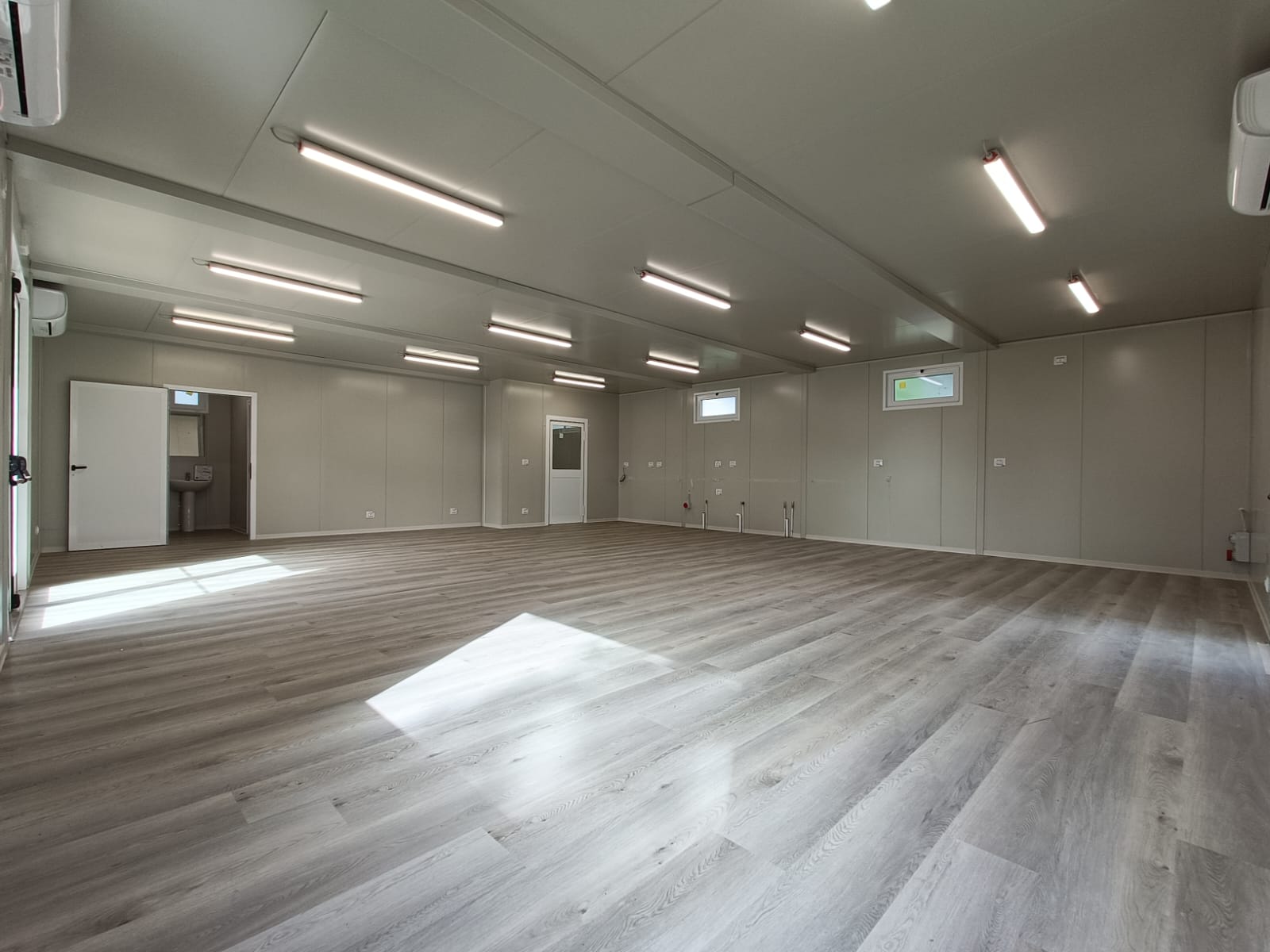

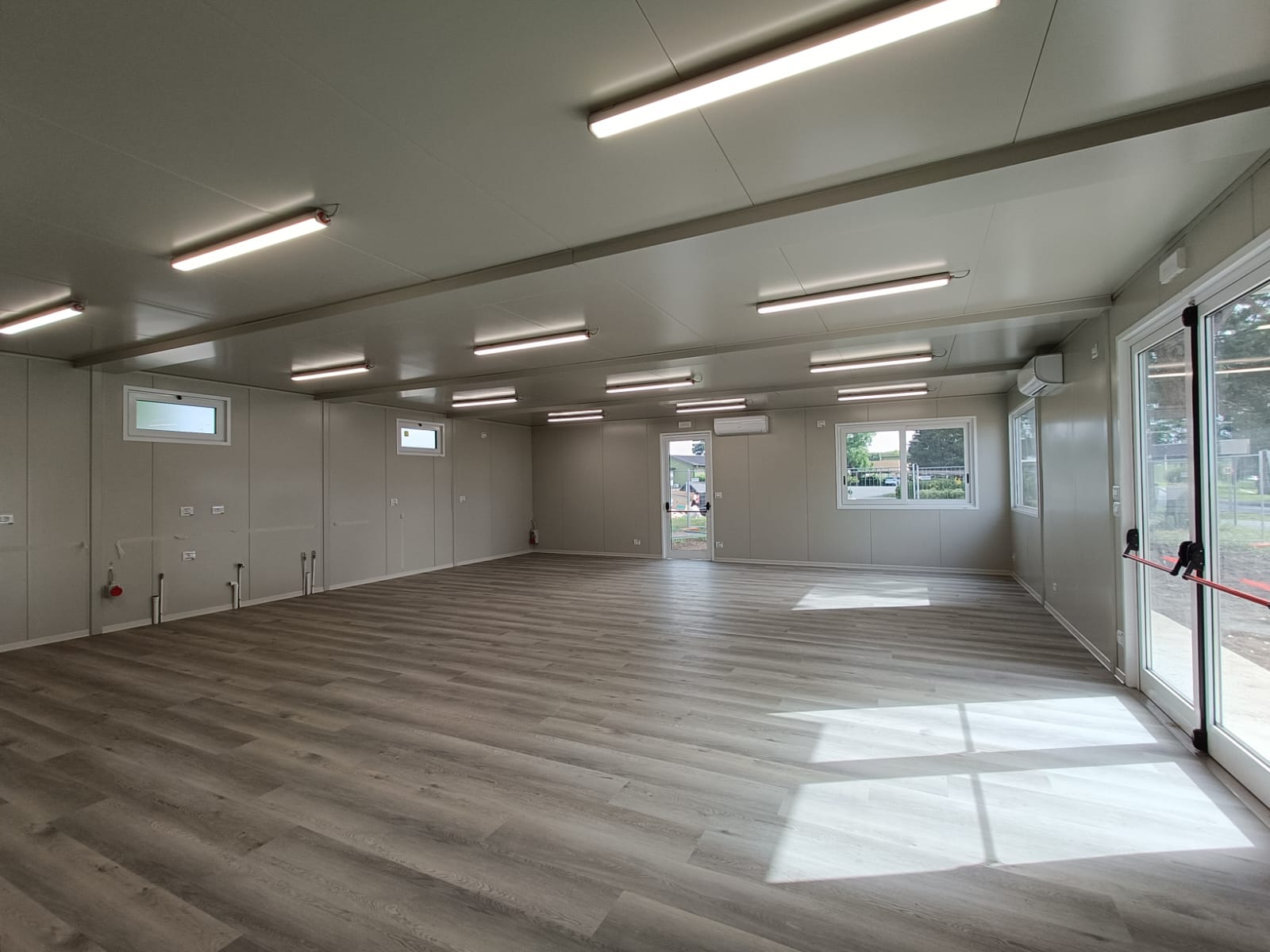

Impianto elettrico competo di relazione, con tubo PVC Bianco a vista, compreso di:

N.1 Quadro Elettrico.
N.1 Differenziale Generale.
N.1 Differenziale Prese.
N.1 Differenziale Luci.
N.1 Differenziale CDZ.

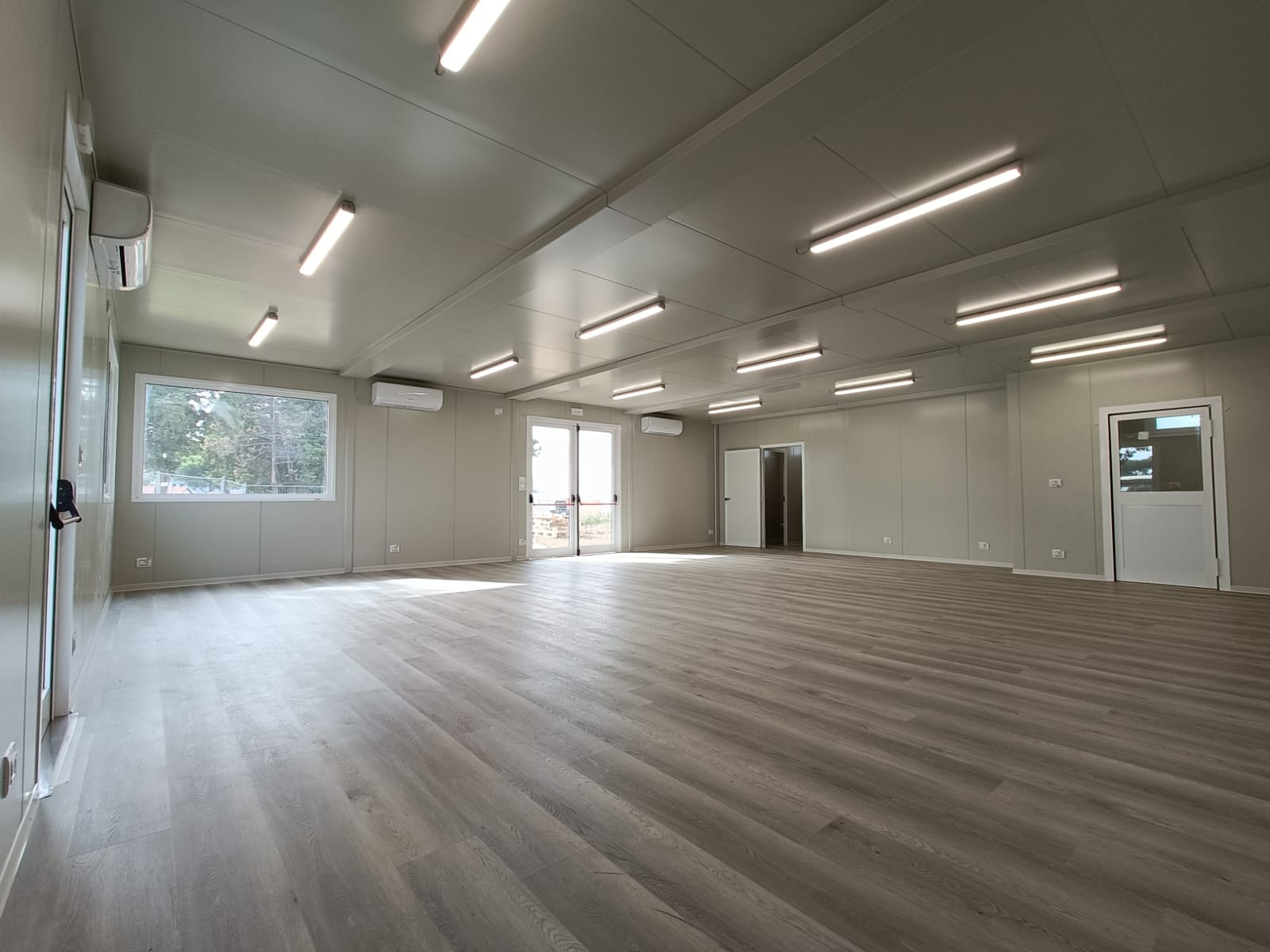

N.14 Plafoniere 45W-LED.
N.4 Plafoniere 19W-LED + N.1Emergenza.
N.4 Interruttori.

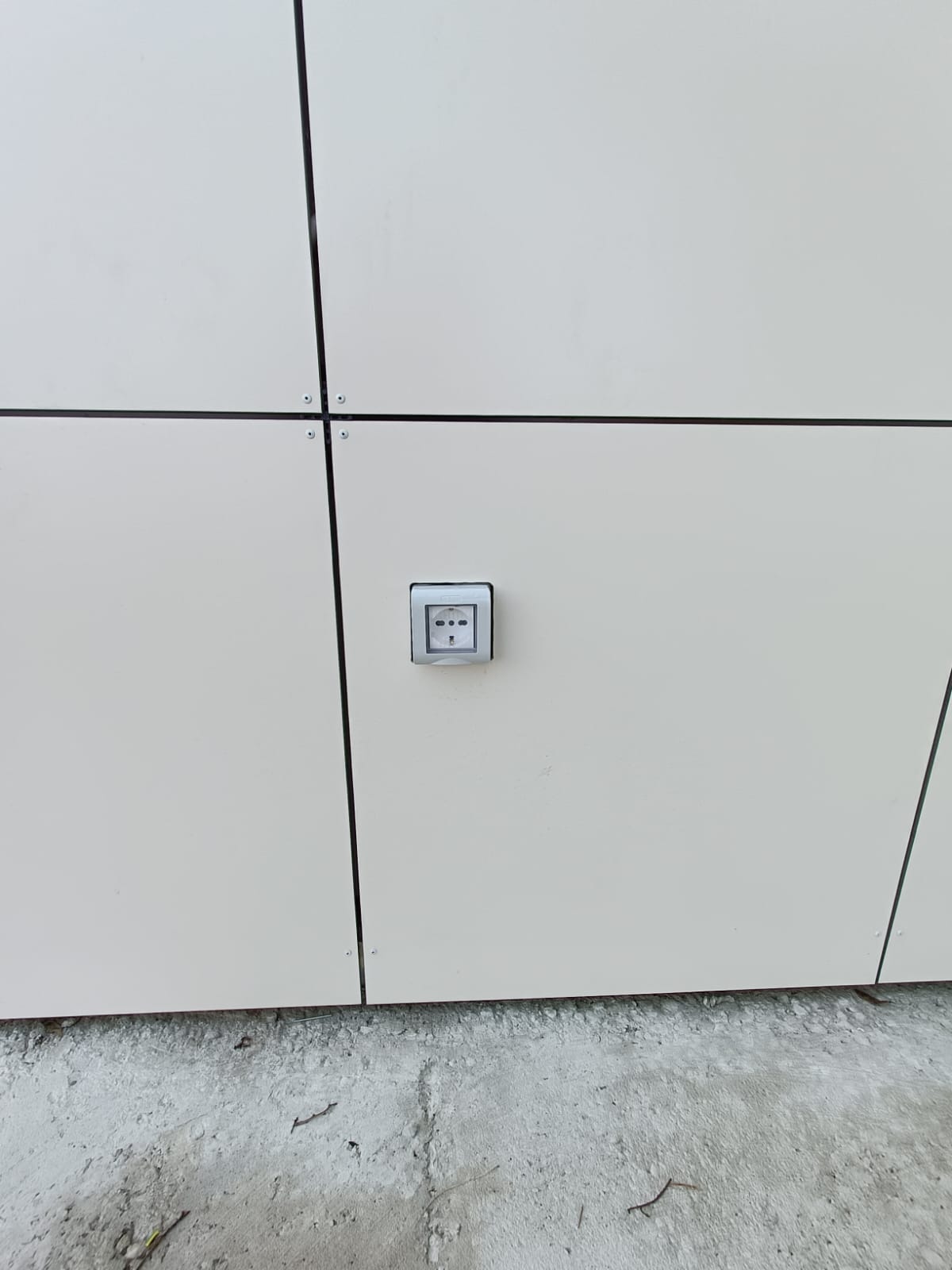

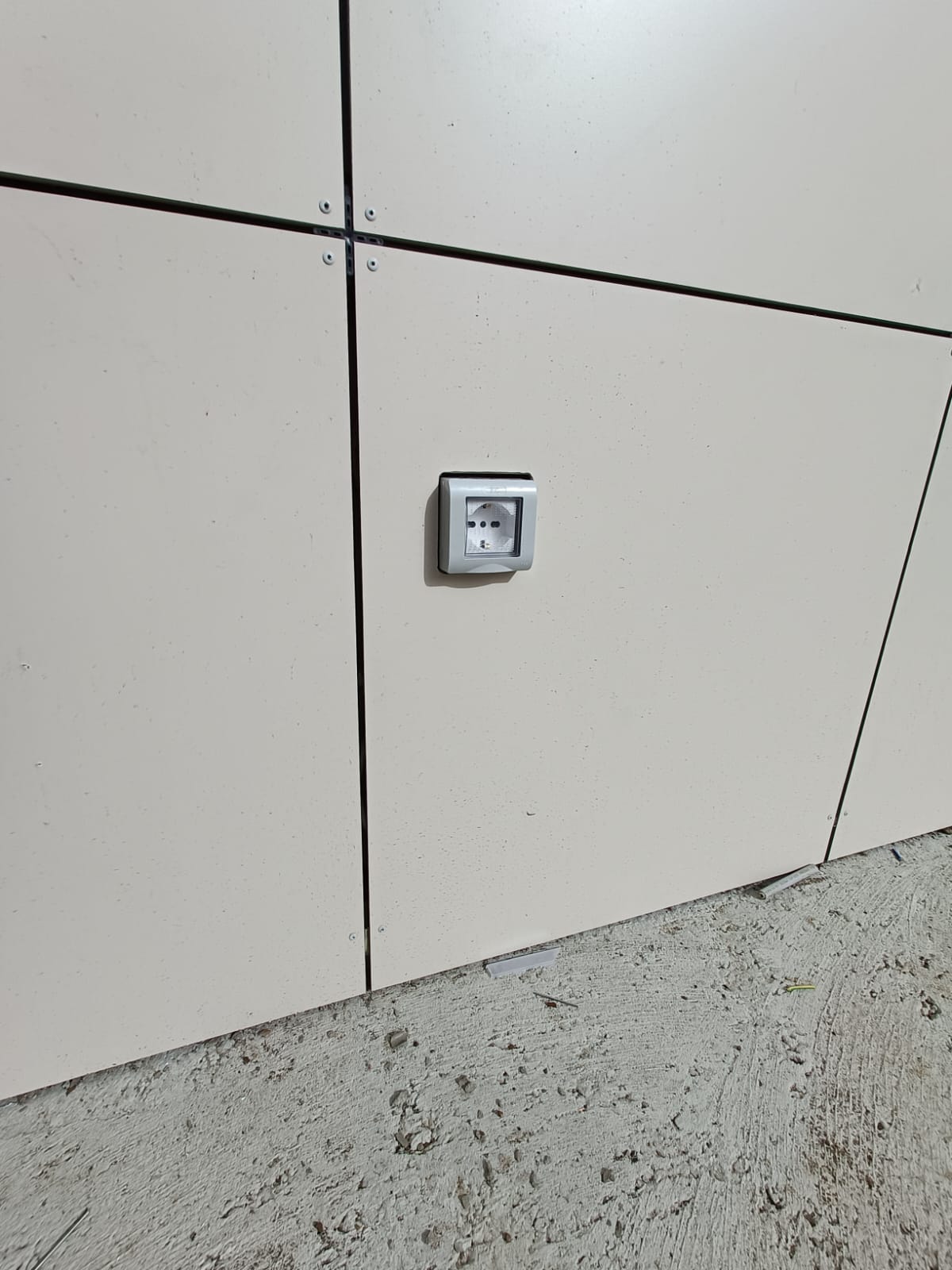

N.4 Prese.

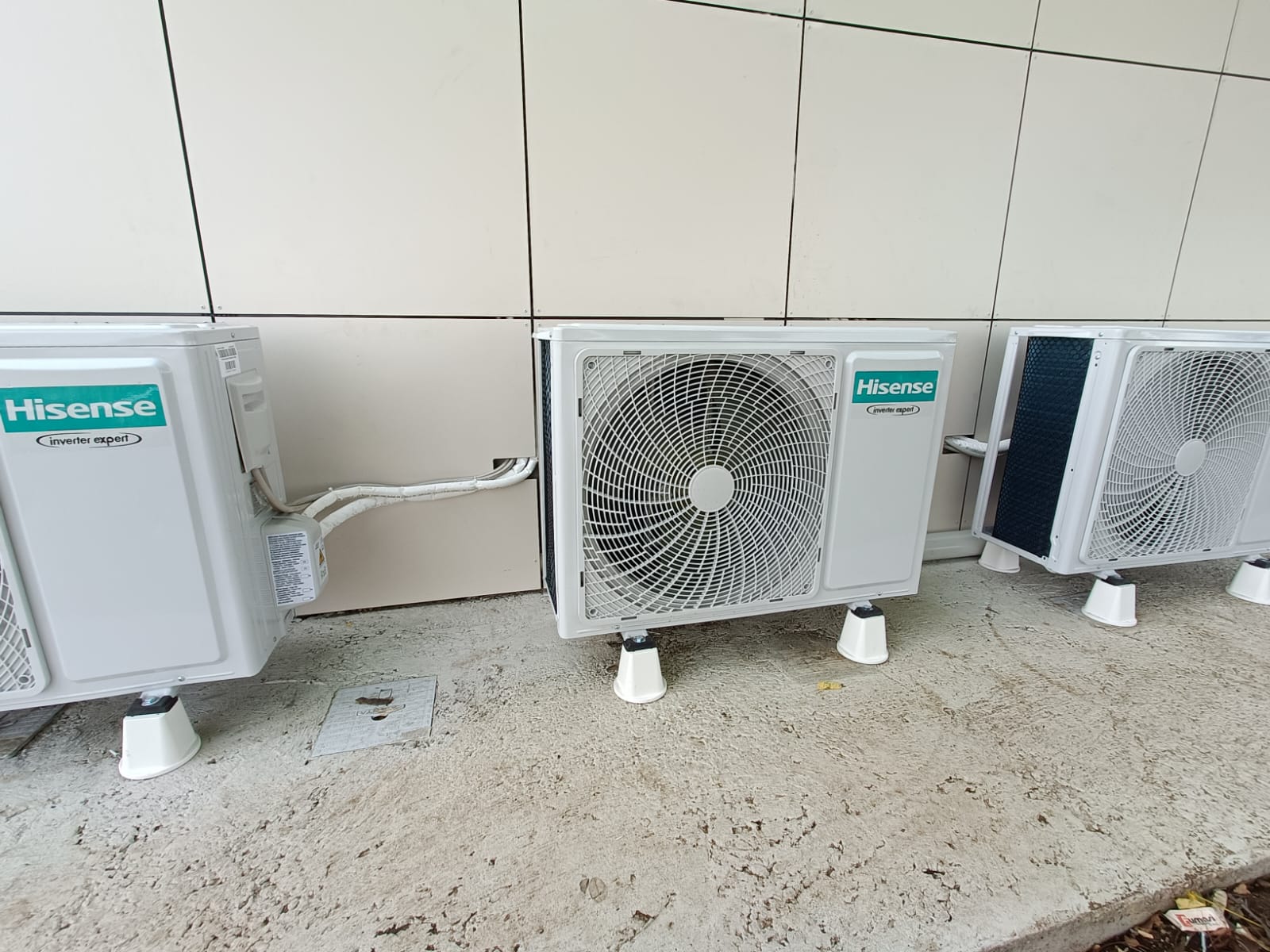

N.3 Condizionatori Mono Split Inverter BTU 18000-HISENSE.
N.1 Scatola per allacciamento esterno
N.1 Impianto Fotovoltaico a tetto,dimensionato per 3 Kw.
N.1 Linea vita a tetto.

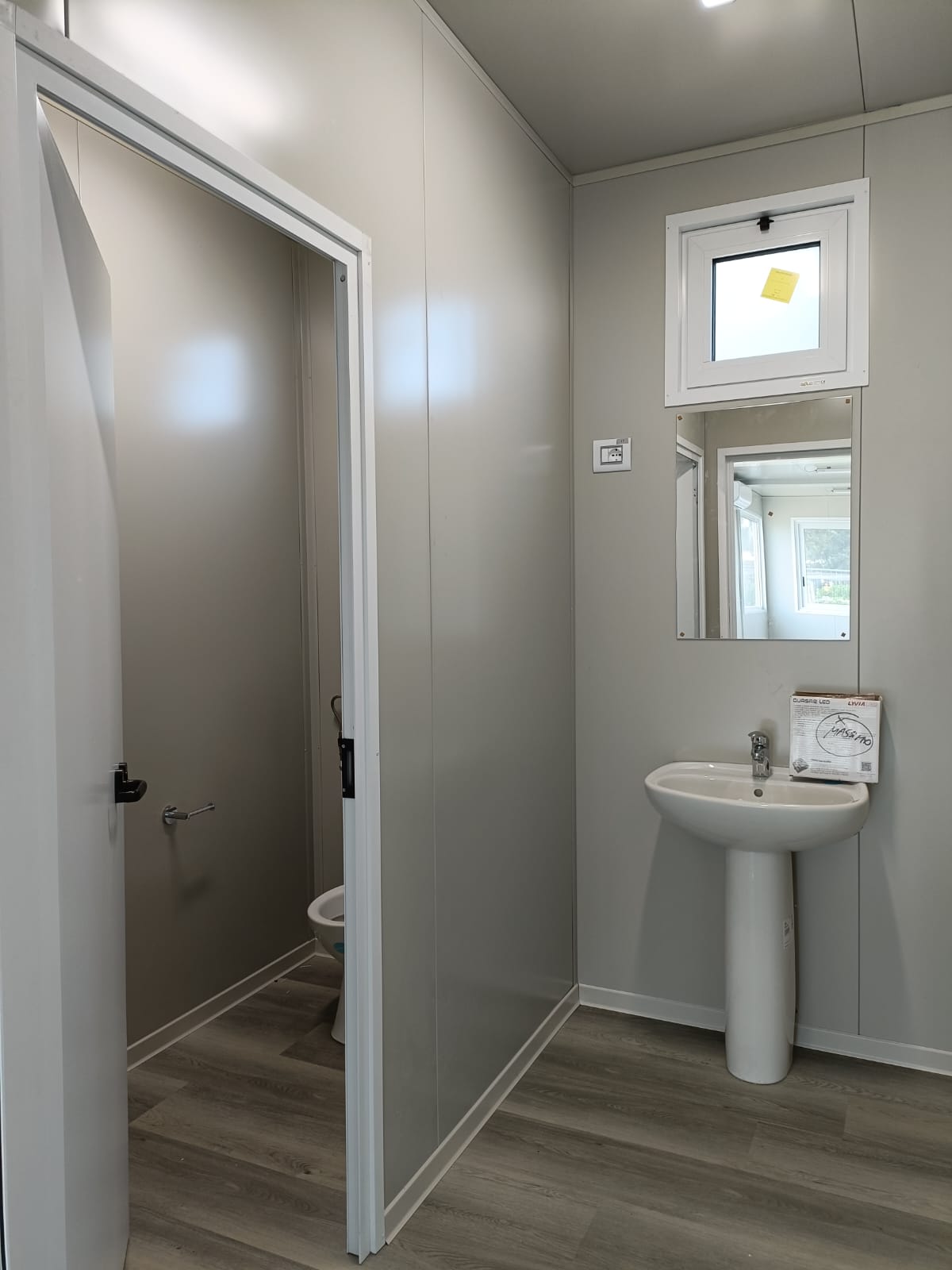

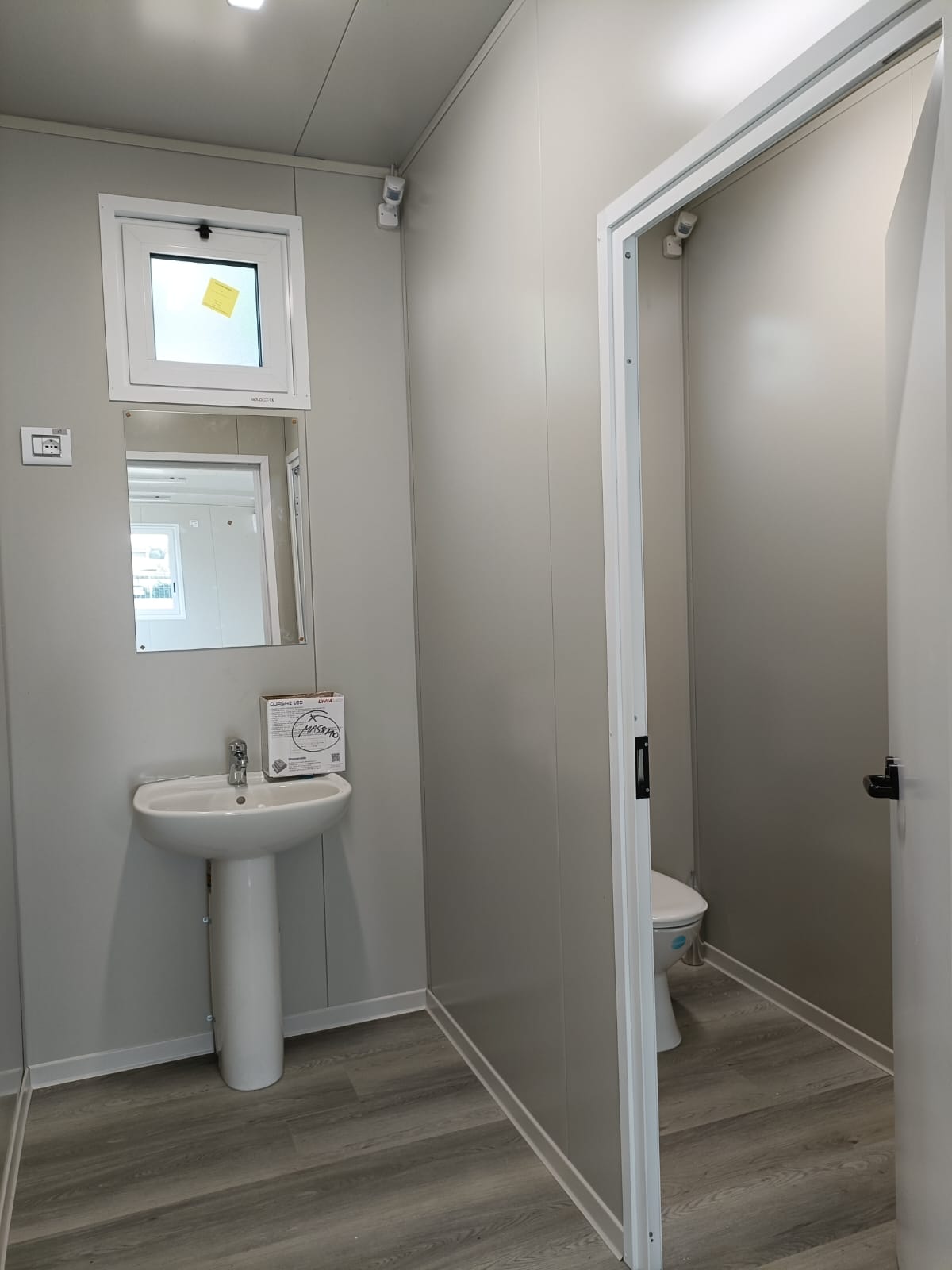

Impianto Idraulico interno, con tuboMEPLA 20mm, a vista compreso di:

N.2 Wc in ceramica + Sedile + Cassetta esterna.
N.2 Portarotolo + Scopino.
N.1 Lavabo in ceramica 60 cm + Colonna + Nr.1 Miscelatore.
N.1 Specchio.

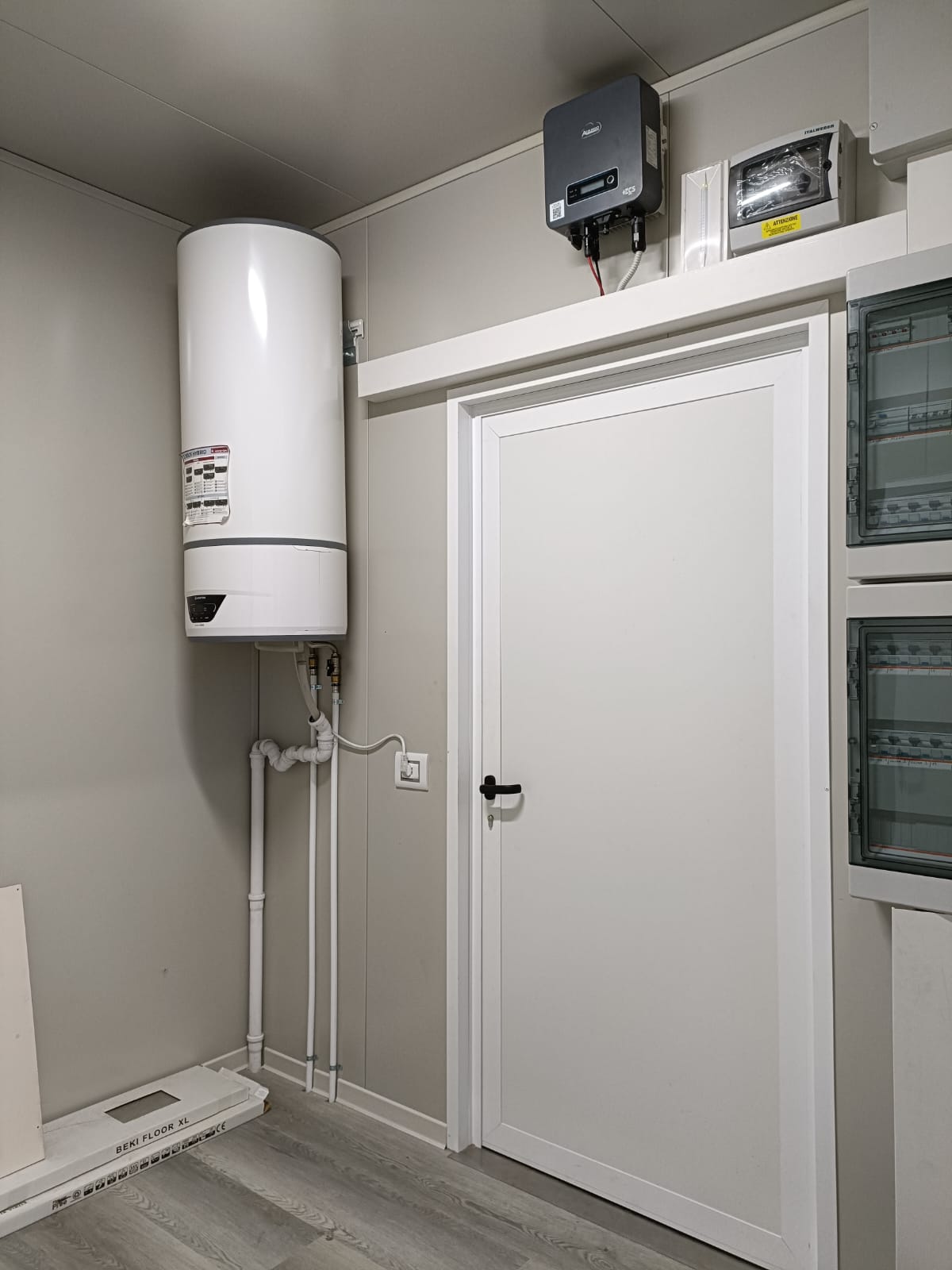

N.1 Pompe di calore 100 Litri, produzione acqua calda.

Rivestimento Perimetrale con mattonelle di HPL, con finitura (BEIGE), compreso
